MIRROR FINISHING精密ラッピング

精密ラッピング

高精度・高品質な鏡面仕上げ

独自の精密ラッピング技術を確立
微細・複雑形状品にも対応

豊富な加工実績と長年にわたり蓄積したノウハウを基盤に、独自の精密ラッピング技術を確立。
各種金型・精密部品に対し、要求される表面粗さおよび使用環境下に応じた高品位な鏡面仕上げをご提供します。

精密ラッピング

磨き仕上げの見本サンプル

プラスチック金型、プレス・鍛造・ダイカスト金型、精密部品など、独自の精密ラッピング技術により、要求仕様に応じた高品位な鏡面仕上げを実現します。

※表面粗さデータはラッピング方向に直交して測定

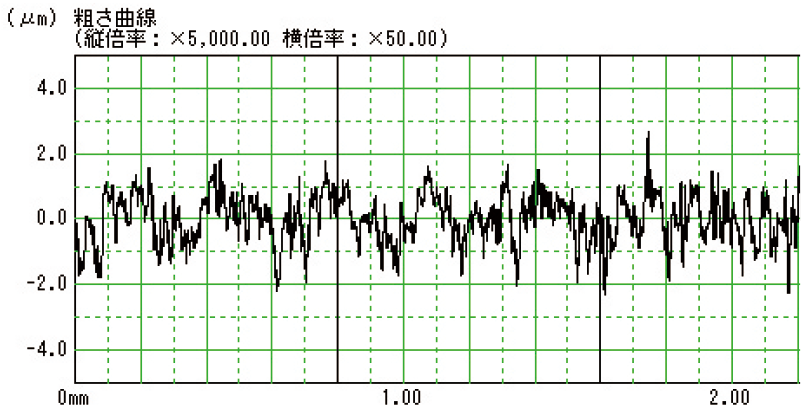

ラッピング前の生地サンプル生地サンプルの表面粗さ測定グラフ
生地Ra:0.617 Rz:4.734

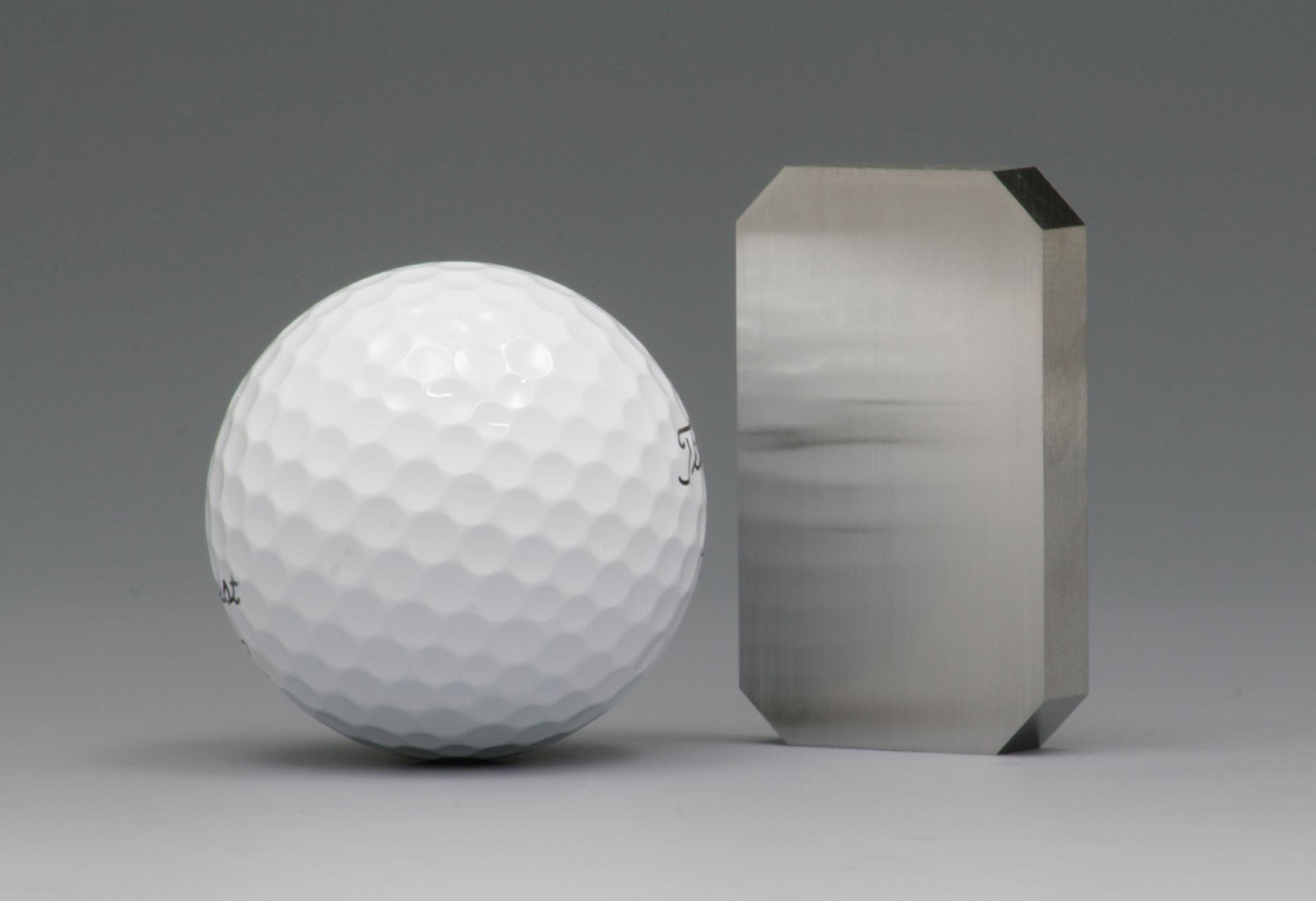

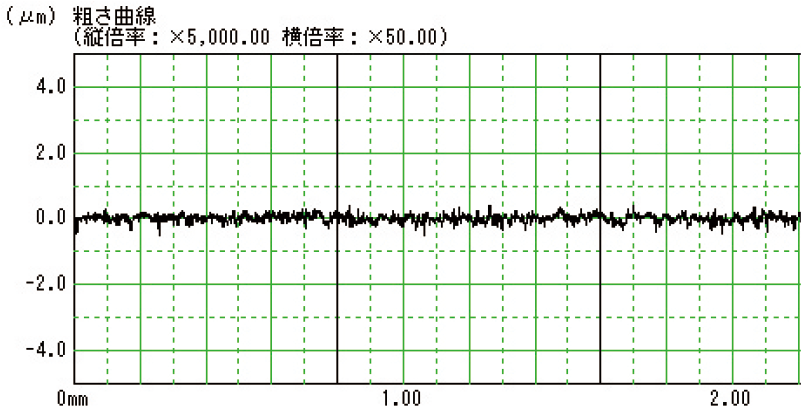

#800仕上げのサンプル#800仕上げの表面粗さ測定グラフ
#800Ra:0.093 Rz:0.930

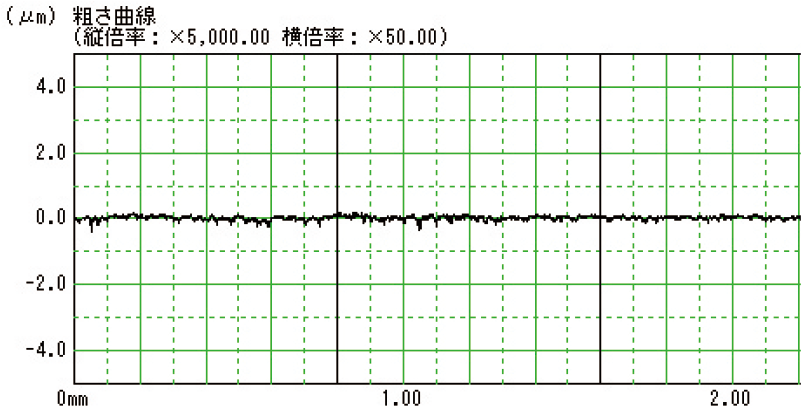

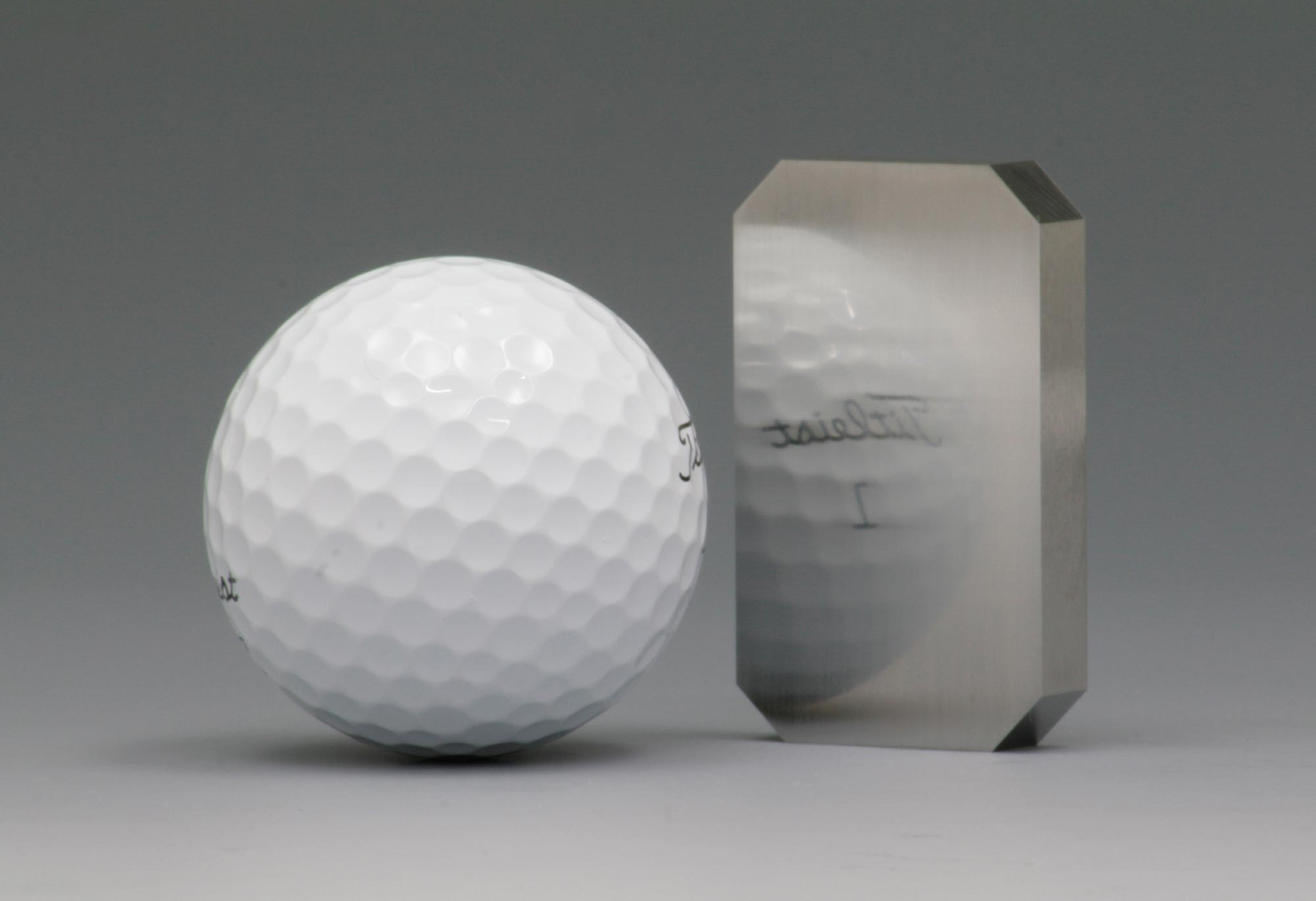

#1000仕上げのサンプル#1000仕上げの表面粗さ測定グラフ
#1000Ra:0.050 Rz:0.554

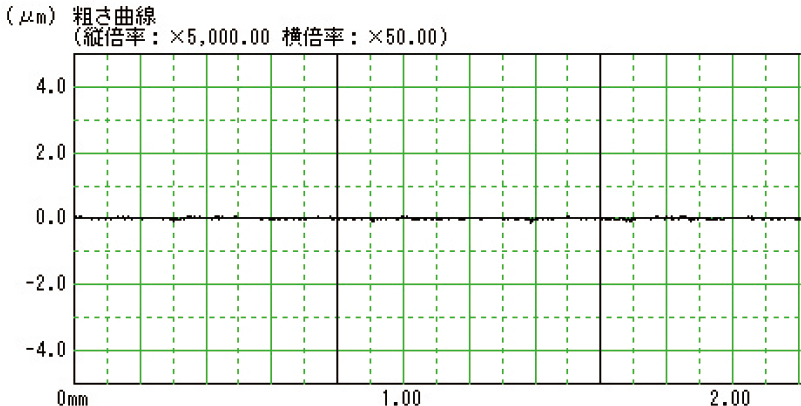

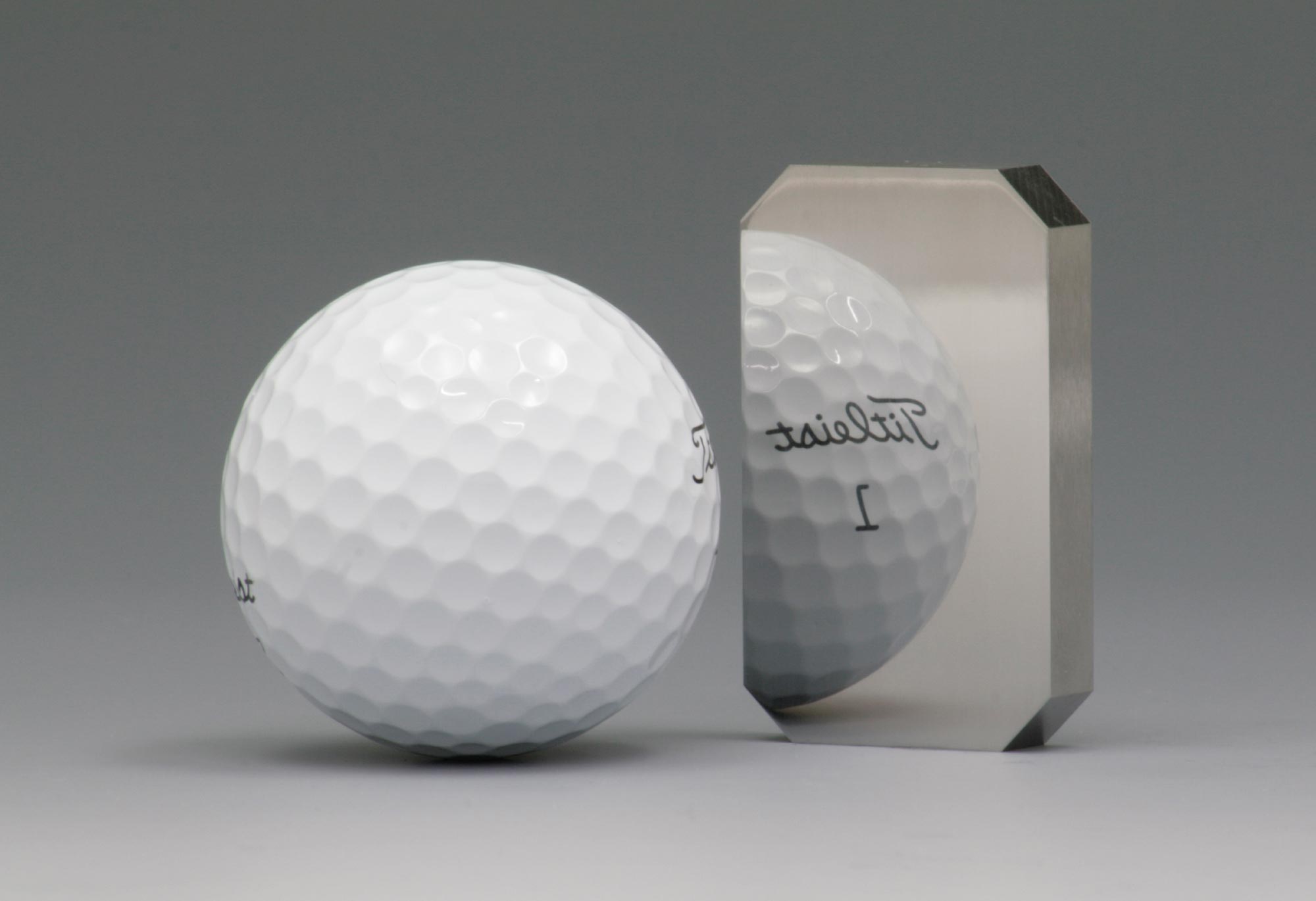

#3000仕上げのサンプル#3000仕上げの表面粗さ測定グラフ
#3000Ra:0.016 Rz:0.178

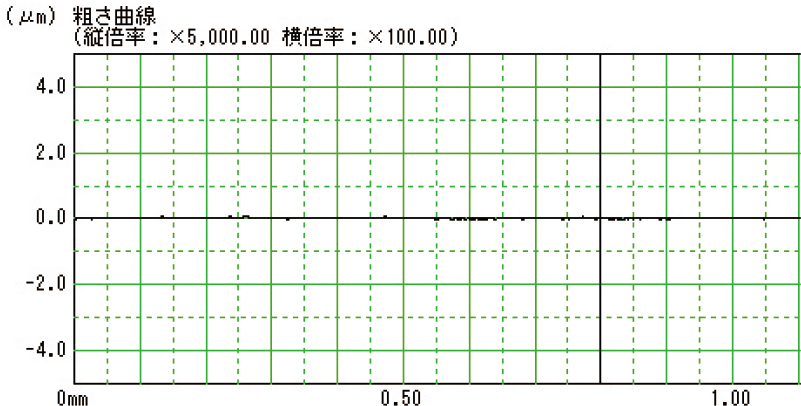

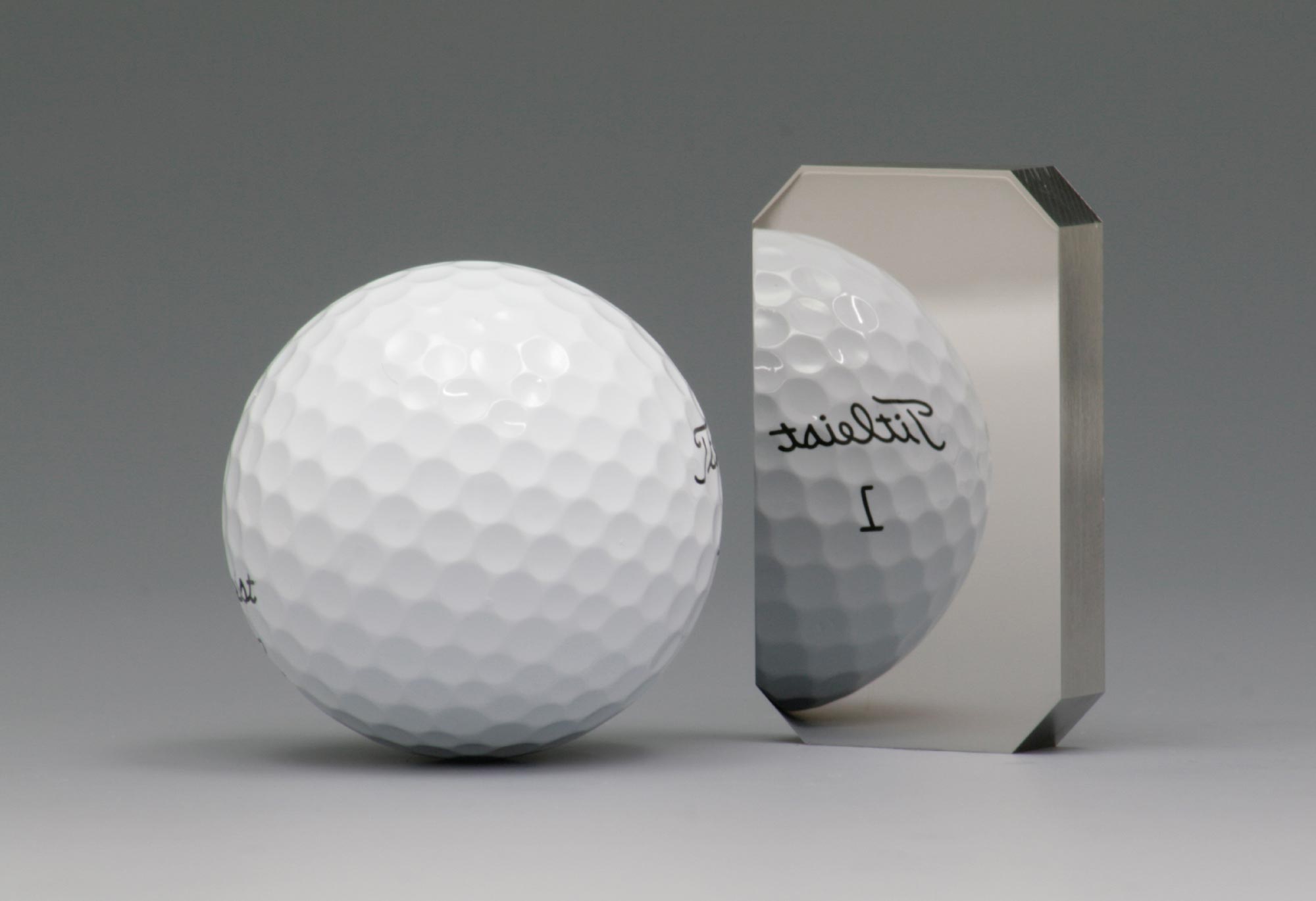

#8000仕上げのサンプル#8000仕上げの表面粗さ測定グラフ
#8000Ra:0.011 Rz:0.078

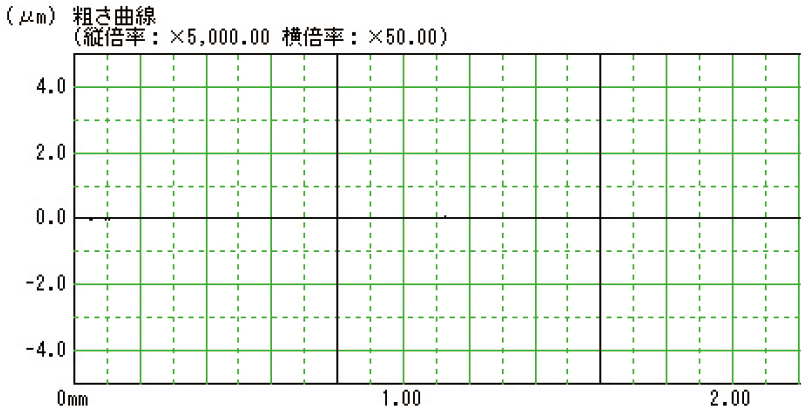

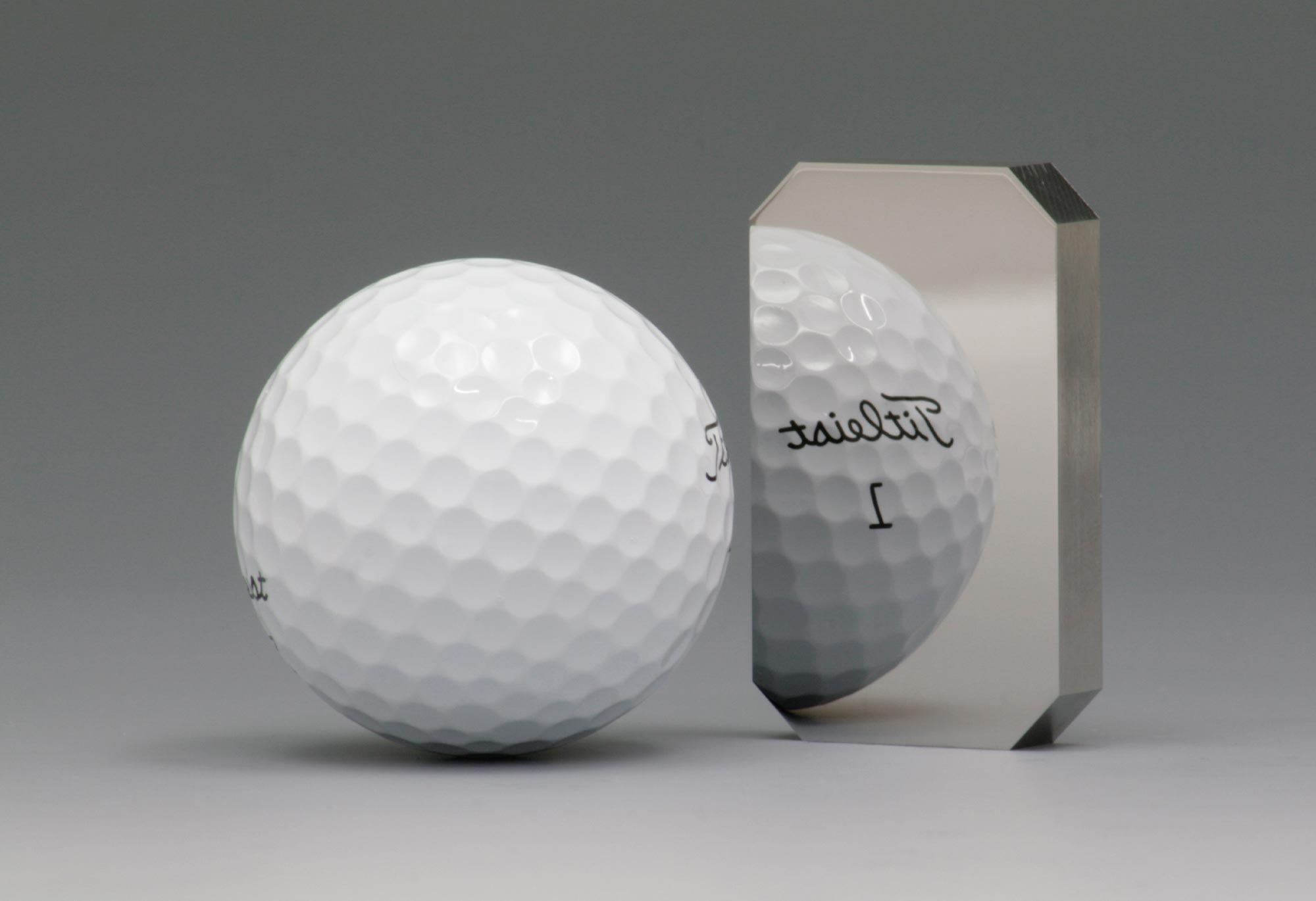

#14000仕上げのサンプル#14000仕上げの表面粗さ測定グラフ
#14000Ra:0.008 Rz:0.045

加工実績品

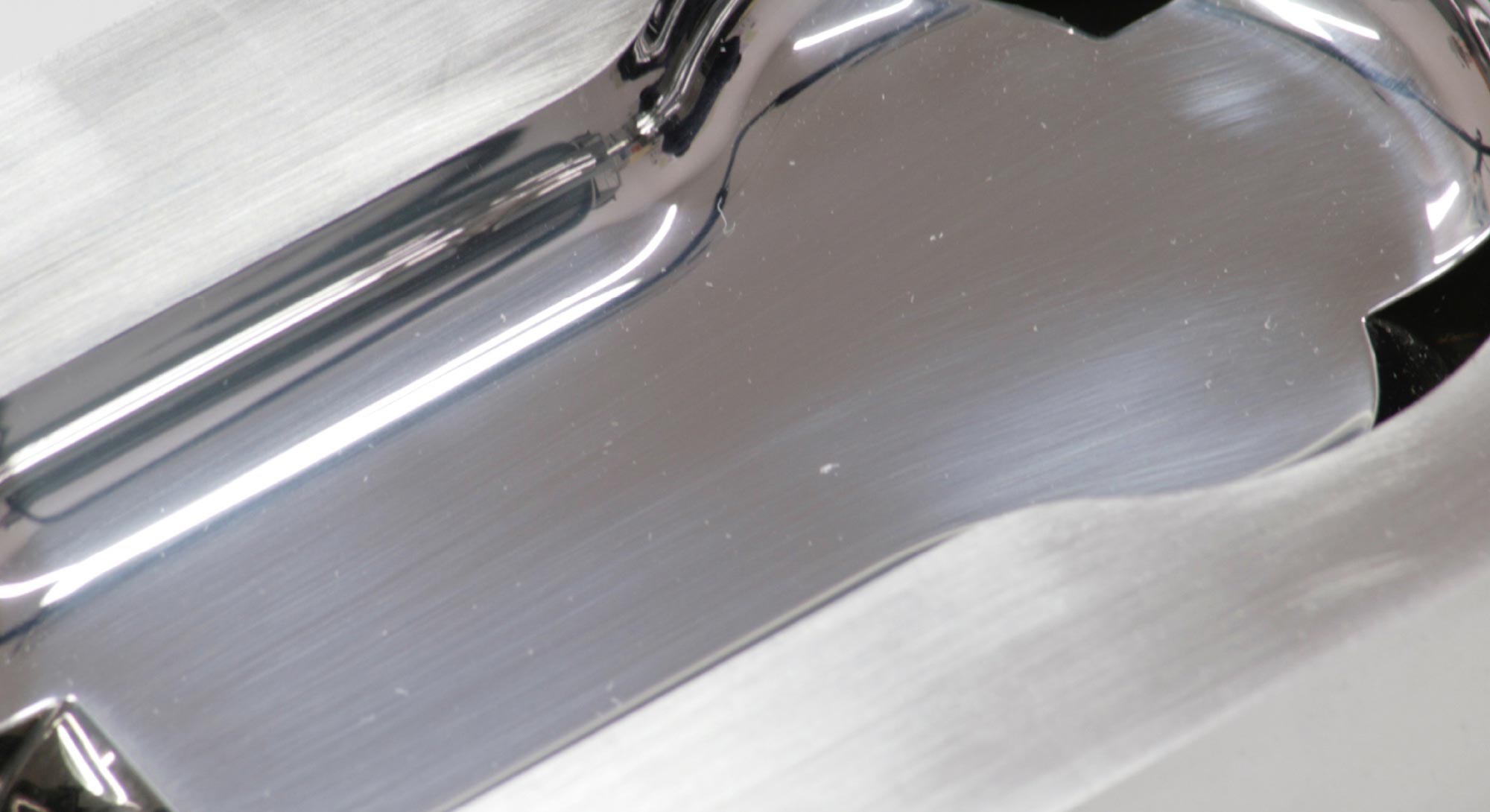

  • NAK55の#8000仕上げ
    NAK55 #8000仕上げRa0.011 Rz0.078

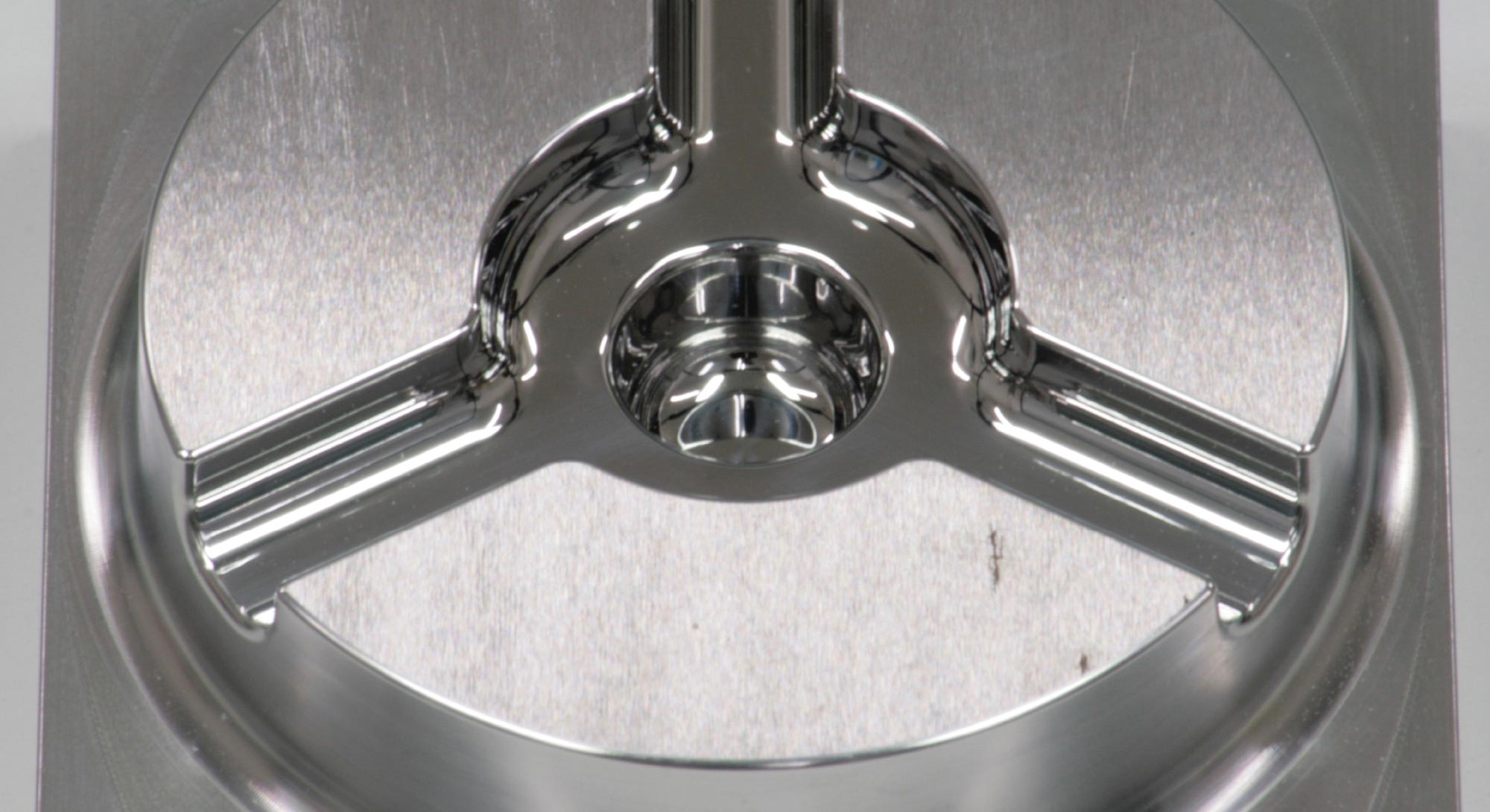

  • STAVAXの#8000仕上げ
    STAVAX #8000仕上げRa0.013 Rz0.084

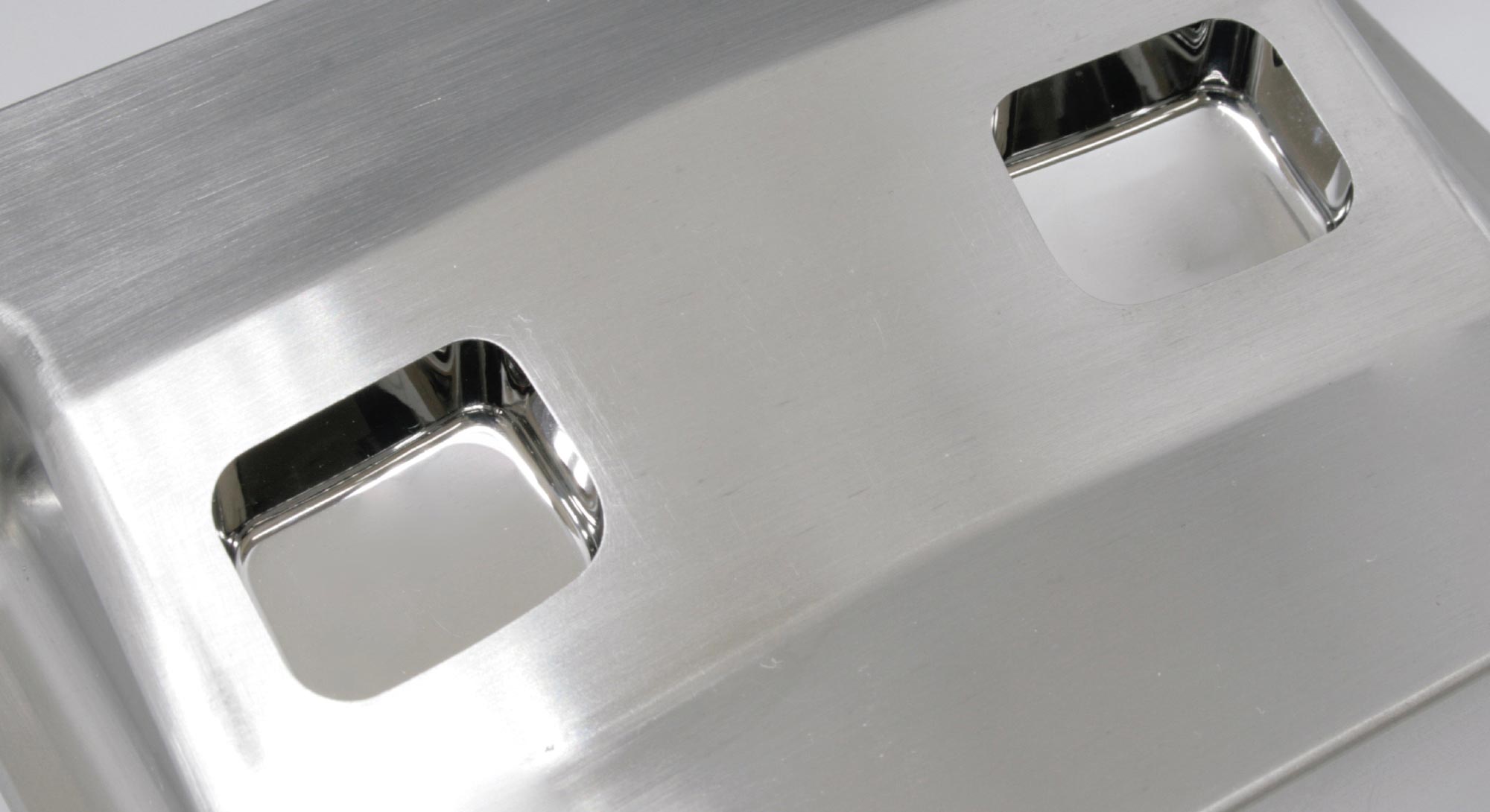

  • NAK80の#8000仕上げ
    NAK80 #8000仕上げRa0.016 Rz0.095

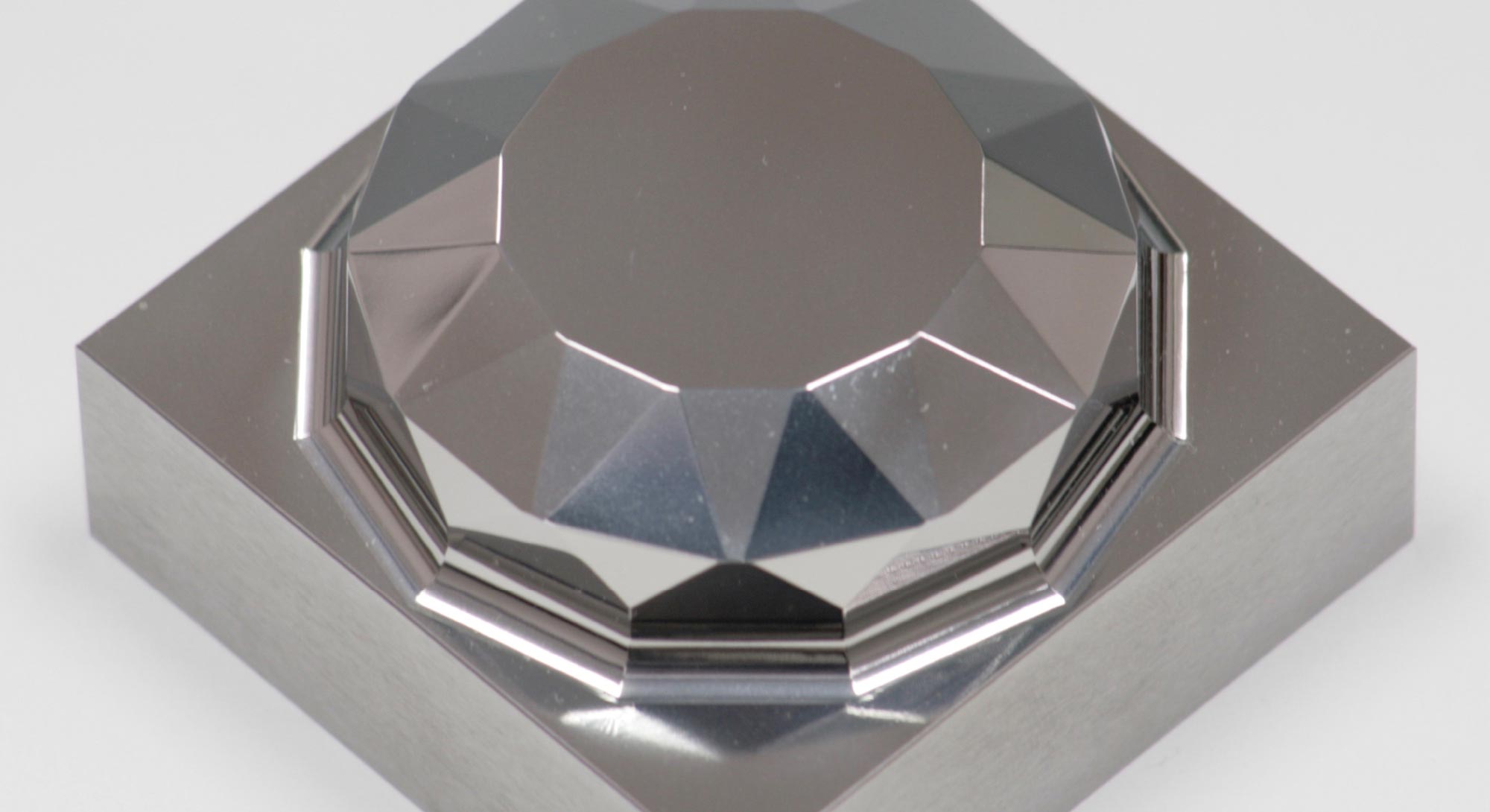

  • SKD11の特殊鏡面仕上げ
    SKD11 特殊鏡面仕上げRa0.078 Rz0.478

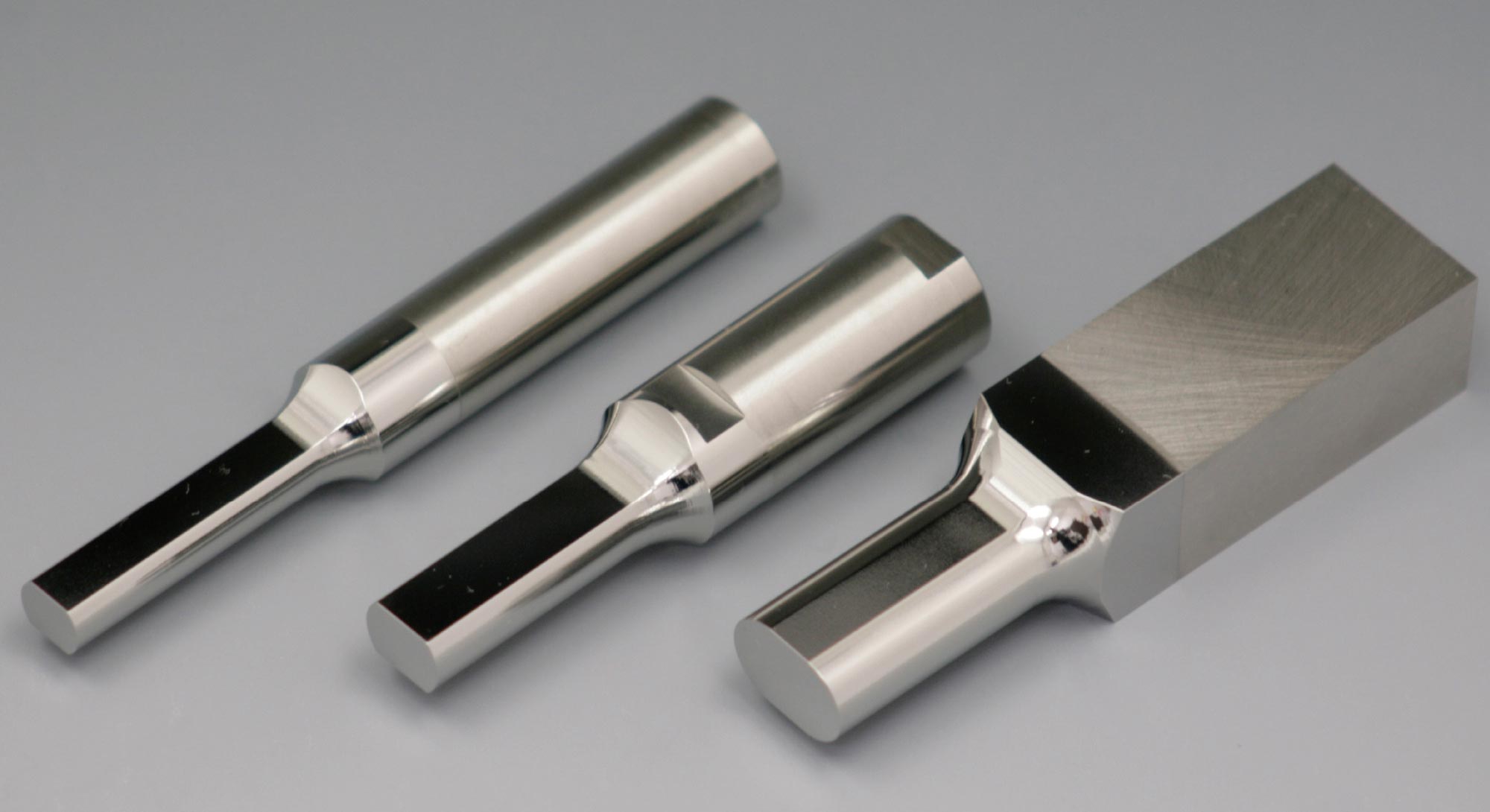

  • SKH51の#3000仕上げ
    SKH51 #3000仕上げRa0.026 Rz0.151

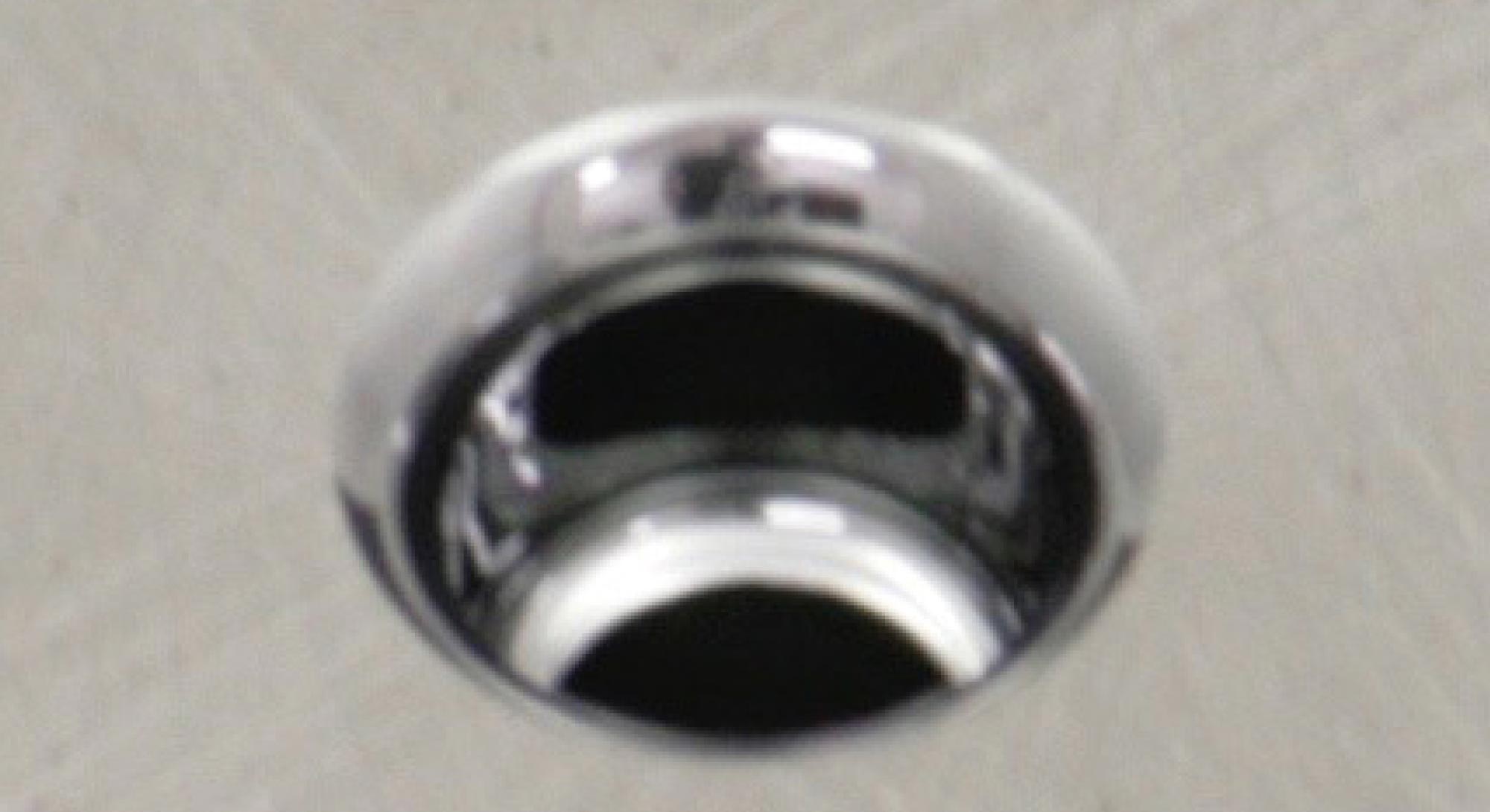

  • 超硬材の#3000仕上げ
    超硬 #3000仕上げRa0.027 Rz0.201

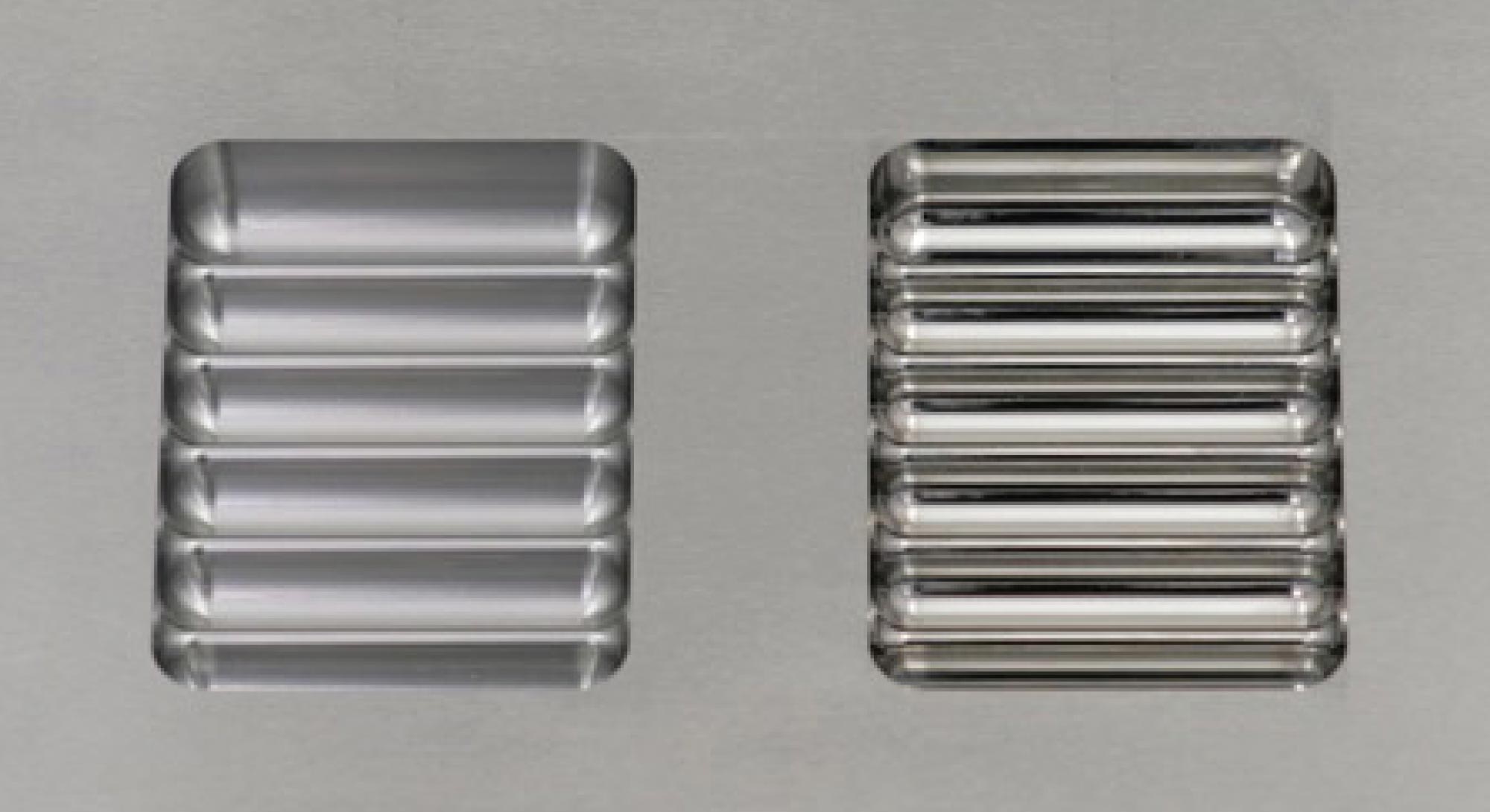

  • NAK55の#3000仕上げ
    NAK55 #3000仕上げRa0.026 Rz0.140

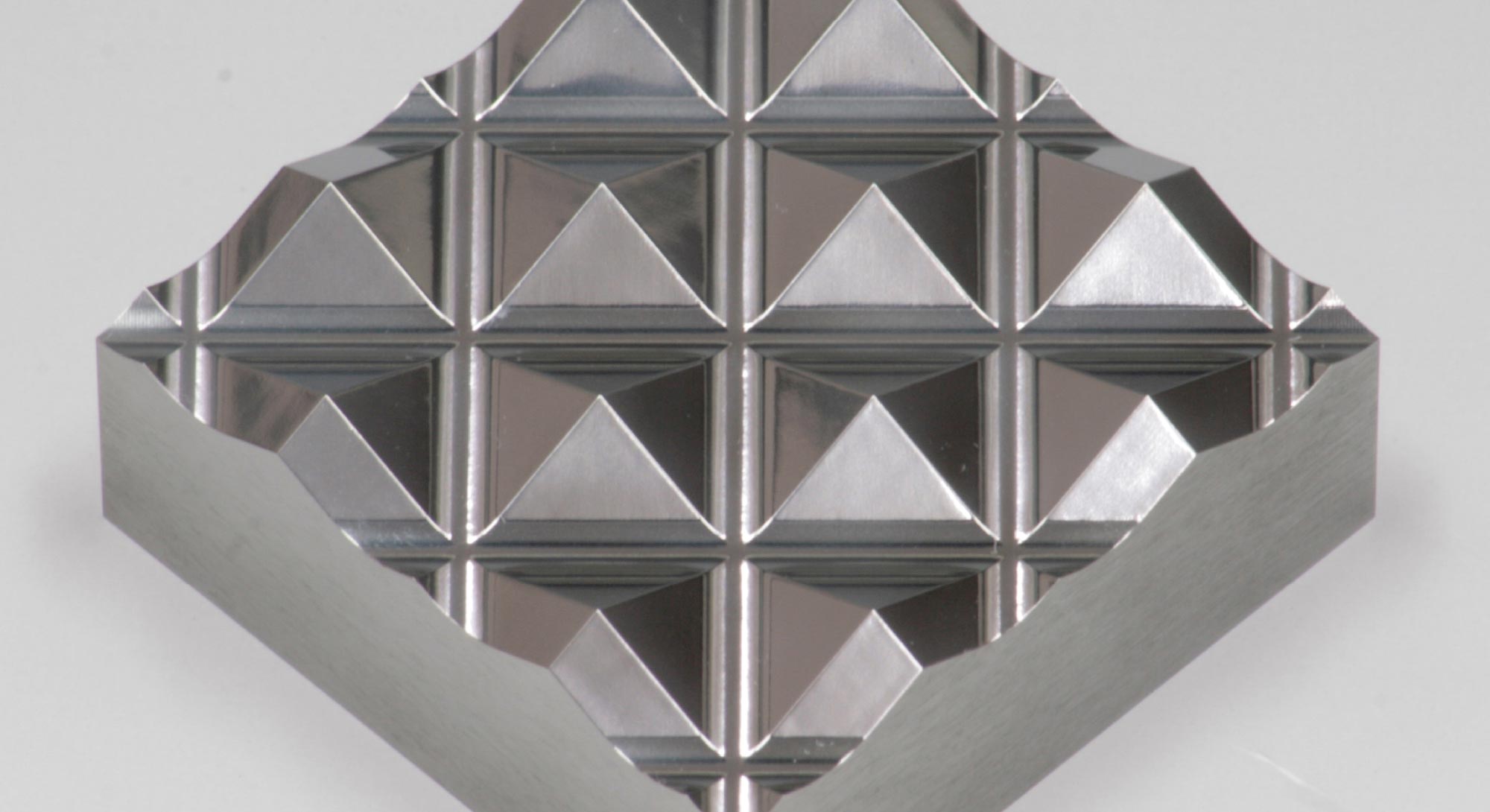

  • HPM38の特殊鏡面仕上げ
    HPM38 特殊鏡面仕上げRa0.082 Rz0.565

コーティング品の除膜NEW

特殊な研磨材を圧縮空気を利用し、コーティング表面に高速で噴射して衝突させることで、薬品を使用することなく短時間で各種皮膜を剥離します。また、基材表面にダメージを与えることがないため、再コーティング前の鏡面仕上げも不要で、低コスト・短納期でのご対応が可能です。

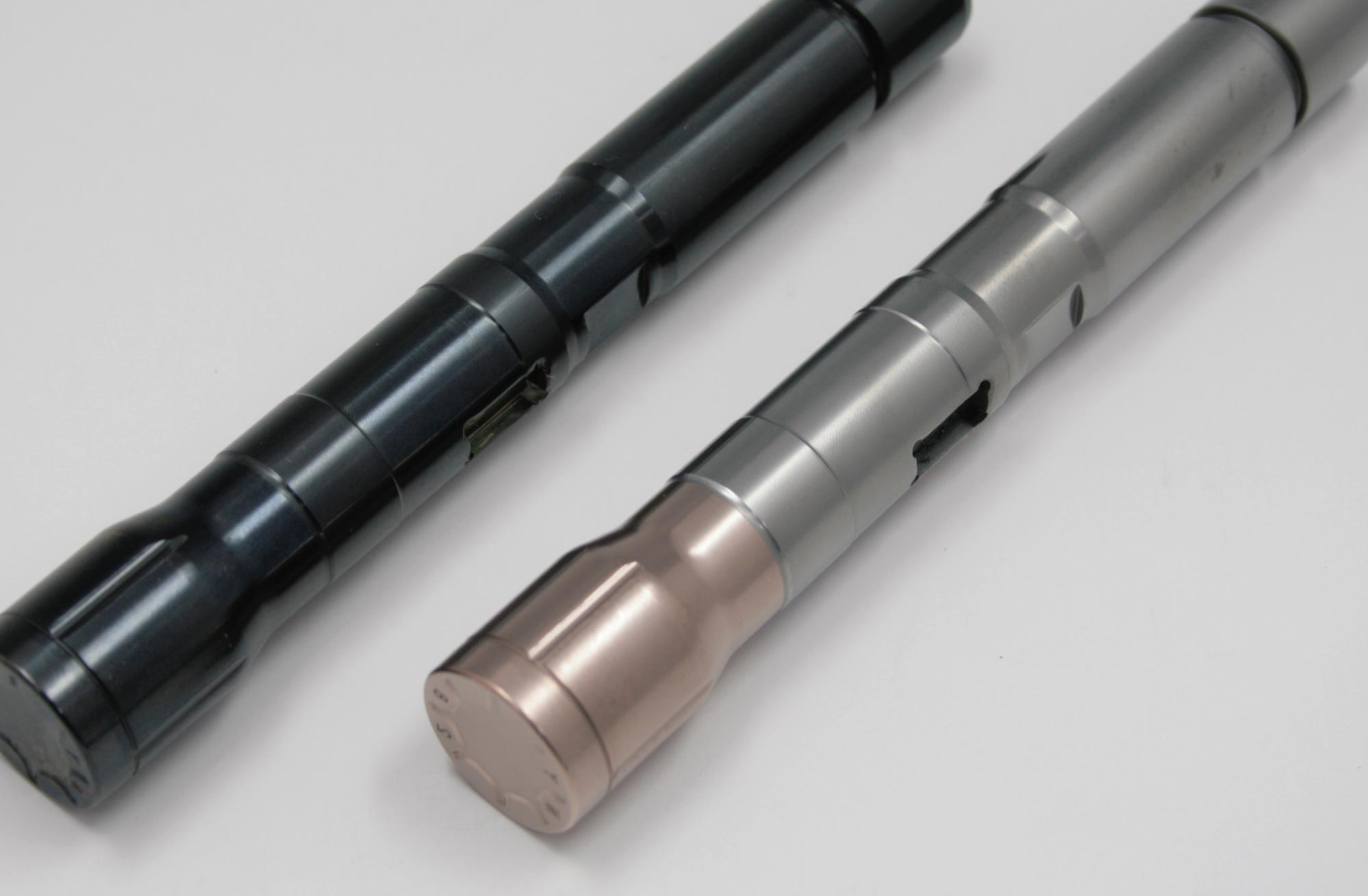

DLC被膜を除去した加工例
DLC被膜除去

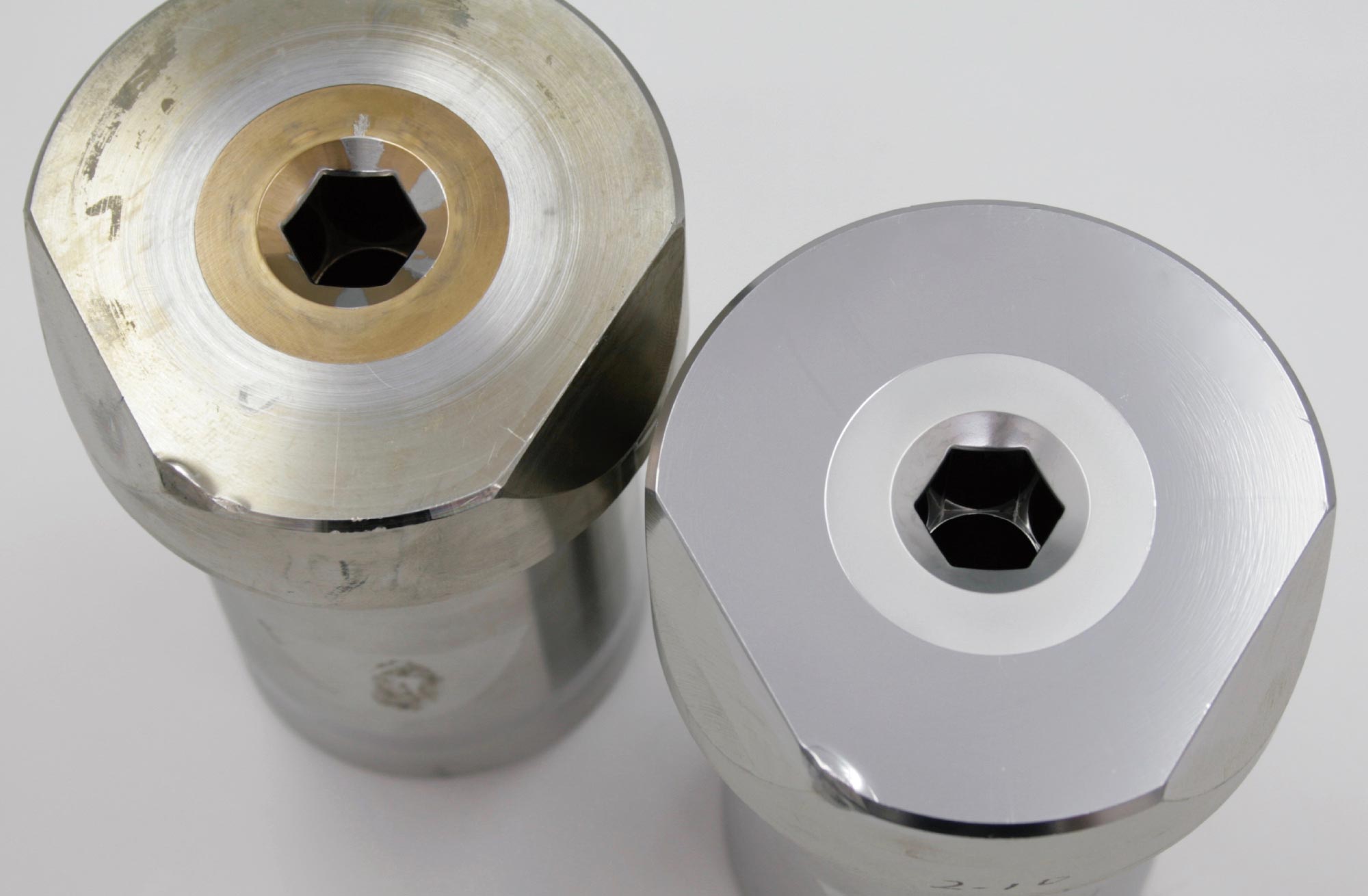

TiN被膜を除去した加工例
TiN被膜除去
