SHIELD BLASTシールドブラスト®
シールドブラスト®
優れた抗菌性能を付与
銀とウェットブラストを利用した独自の表面改質技術
ウェットブラストを利用し、加工表面に優れた抗菌作用を有する銀を強固に付着させる当社独自の表面改質技術です。
一般的なコーティングや塗布型スプレーとは異なり、長期間に渡り優れた抗菌性能を付与することが可能です。
シールドブラスト®

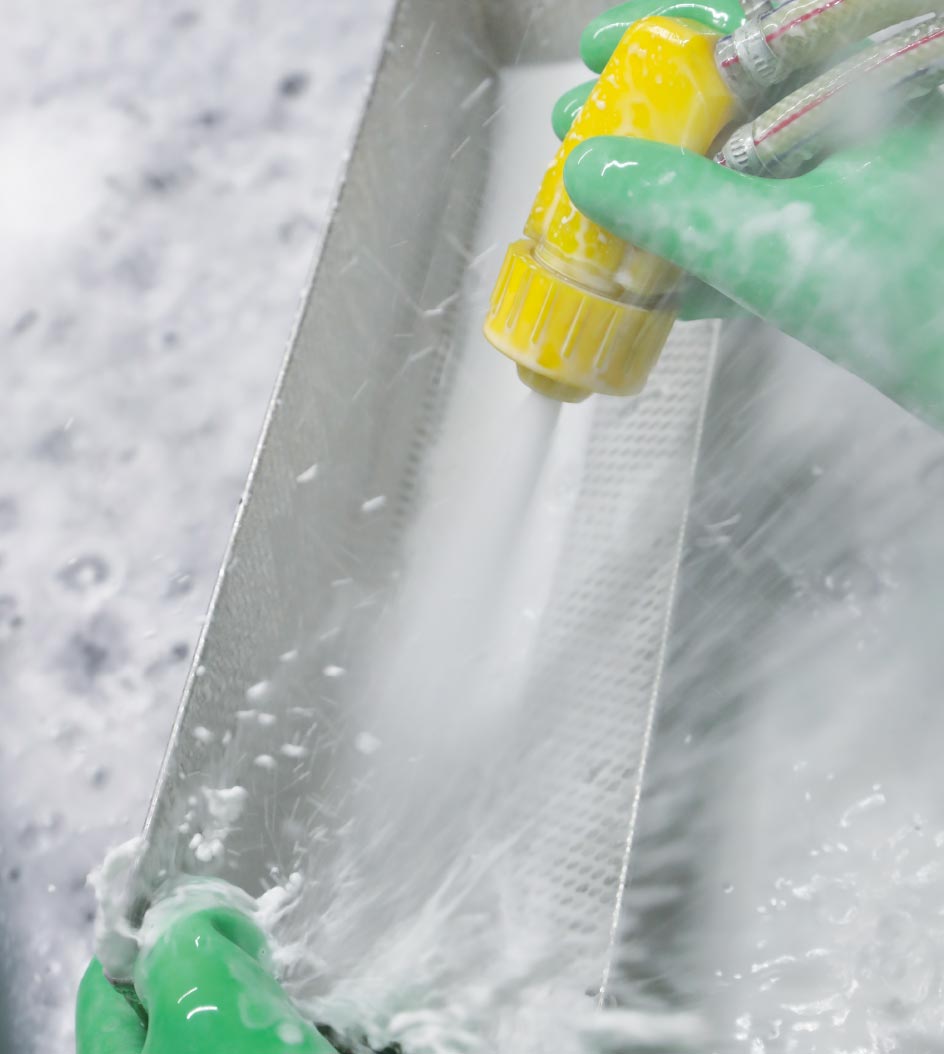

シールドブラスト®は、水などの液体に粒子径の異なる複数の銀コーティング粒子を分散し、濃度を独自に調整した混合液を圧縮空気により対象物表面へ噴射するウェットブラストを利用した加工技術です。
加工表面に付着した銀は、空気中の水分で徐々に銀イオンとして溶出し、高い抗菌作用を発揮します。また、移着作用を利用して強固に銀を付着させているため、一般的な塗布型スプレーやコーティングとは異なり、長期間にわたり安定した抗菌性能を付与することが可能です。

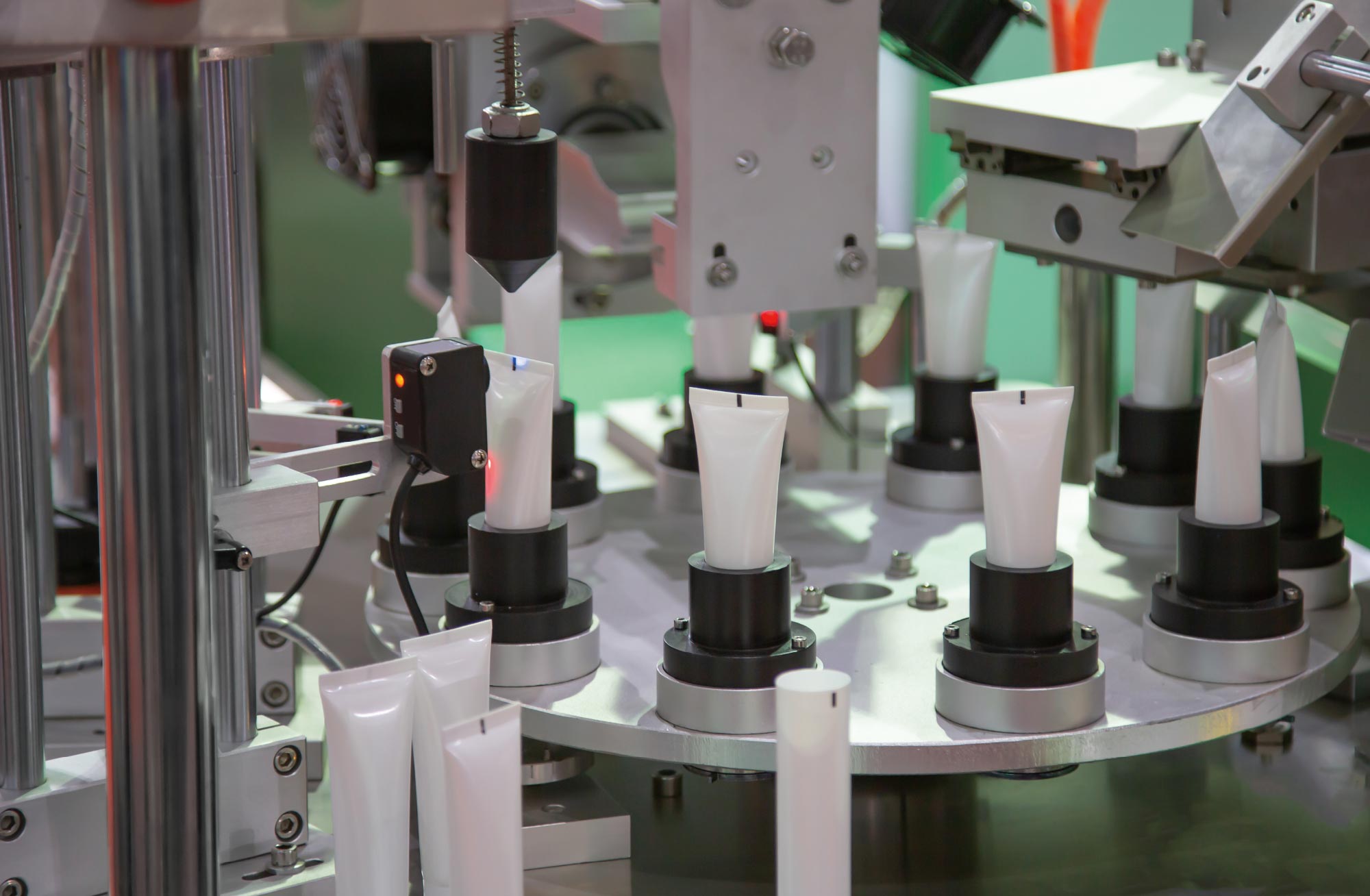

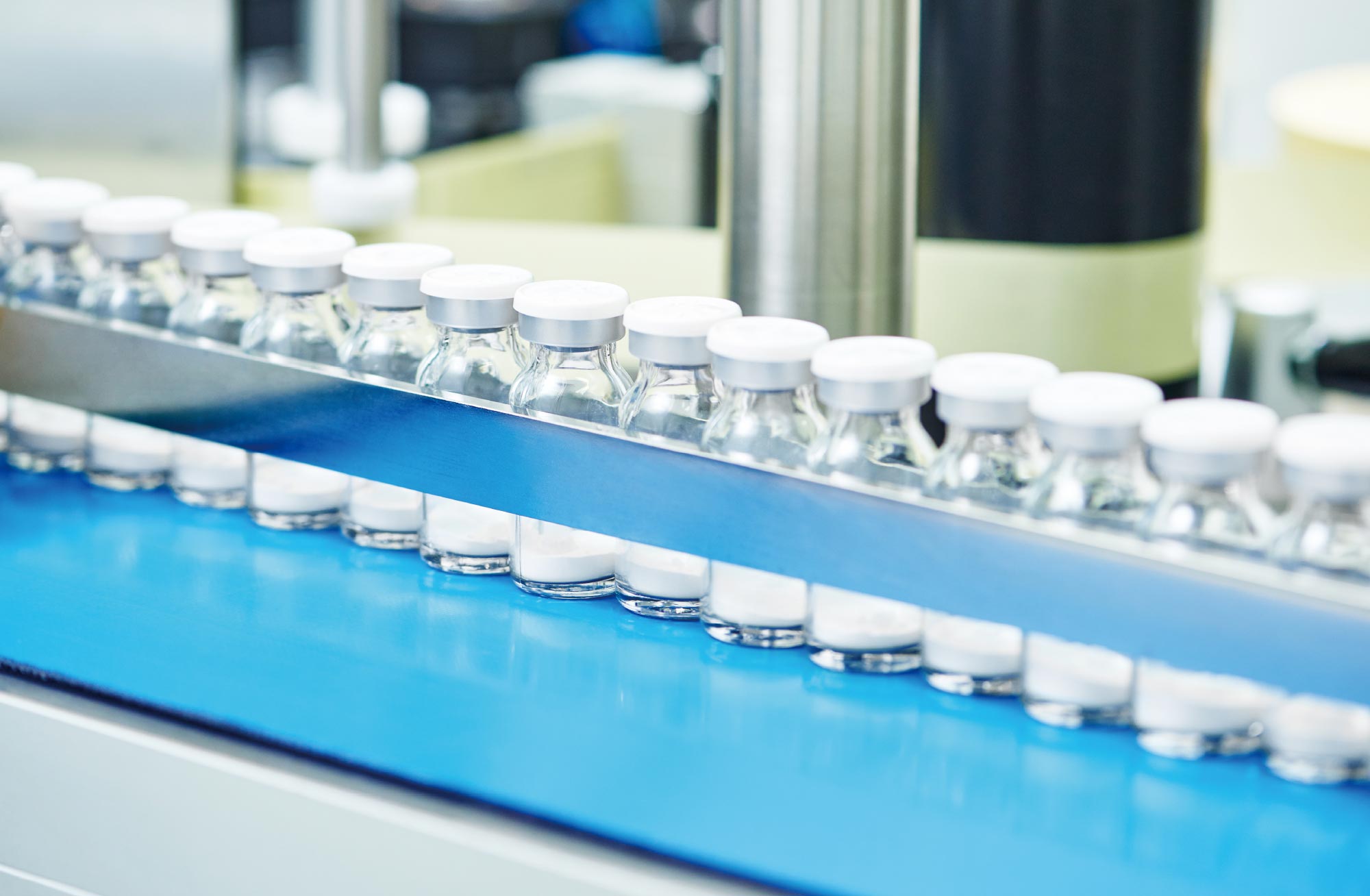

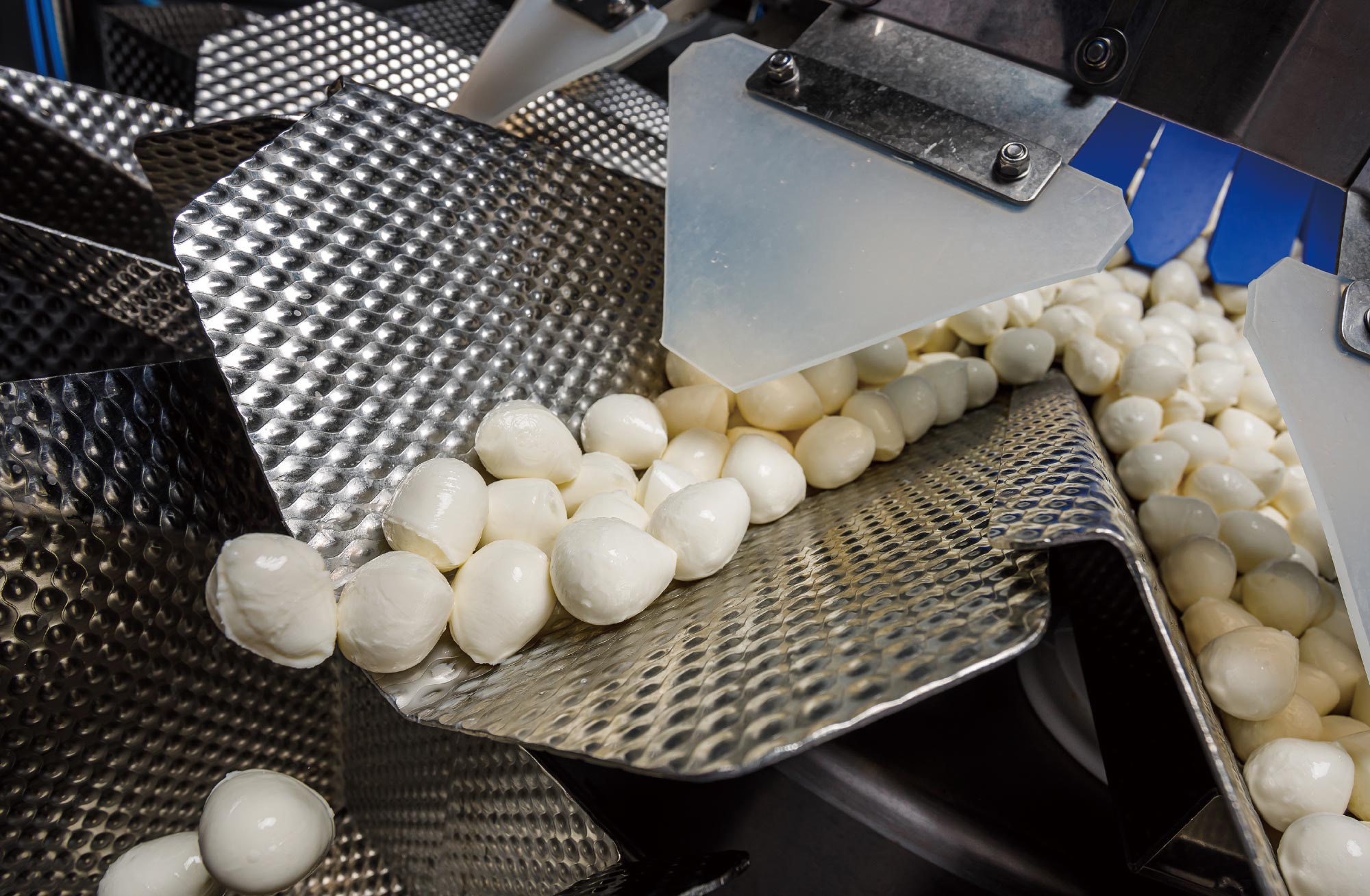

医薬・食品・化粧品工場の生産設備をはじめ、公共施設や無菌室など、特に高い衛生管理や清潔な環境維持が求められる分野にも貢献できる表面改質技術です。
※ このホームページでは、粒子成分が衝突表面に残存することを移着と称しています。

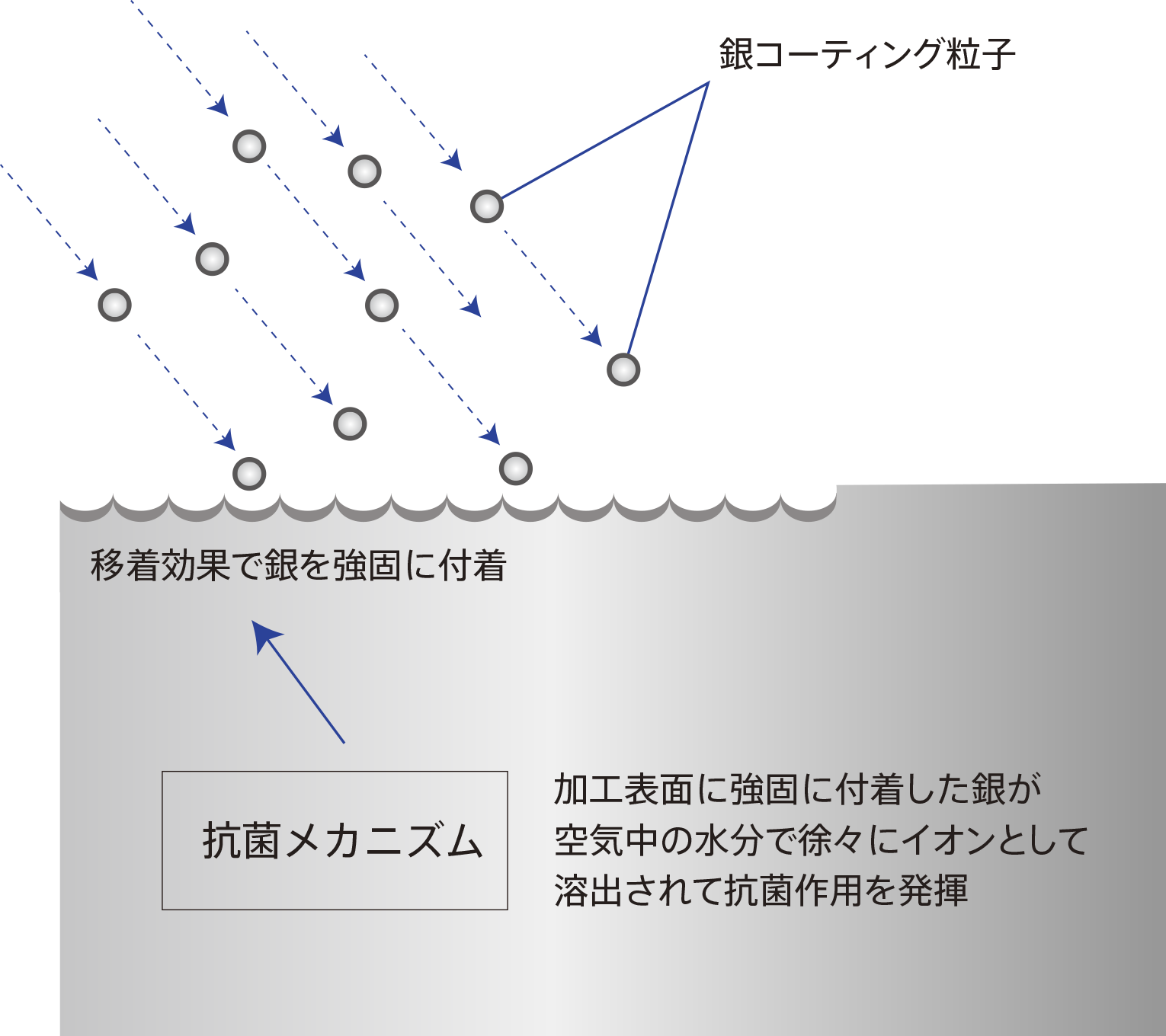

表面改質イメージ

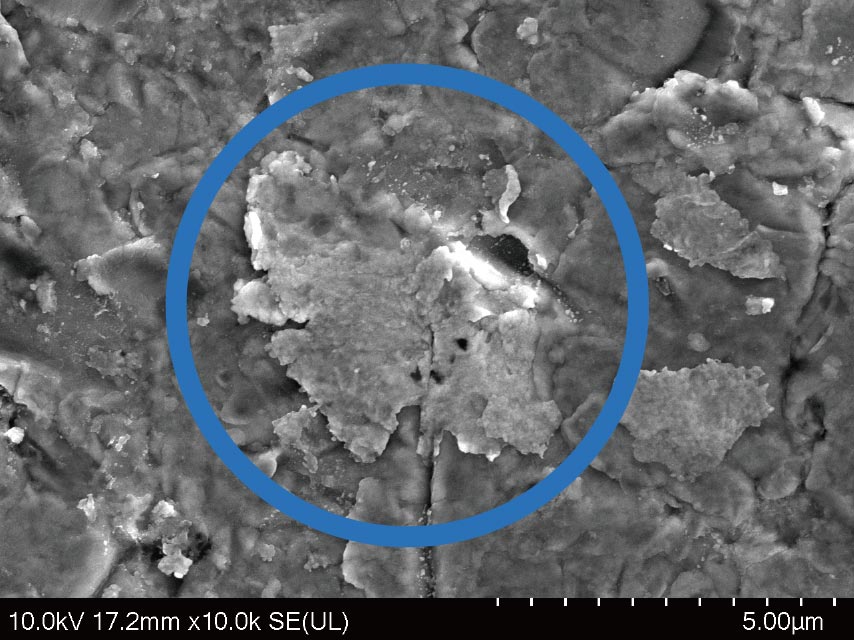

加工表面のSEM観察像
基材SUS304にシールドブラスト®をおこなうと、加工表面には移着作用により銀が点在して強固に付着します（写真右下上段）。
付着した銀は、安全性・耐熱性に優れ、広い抗菌スペクトルを有することから、優れた抗菌性能を発揮します。

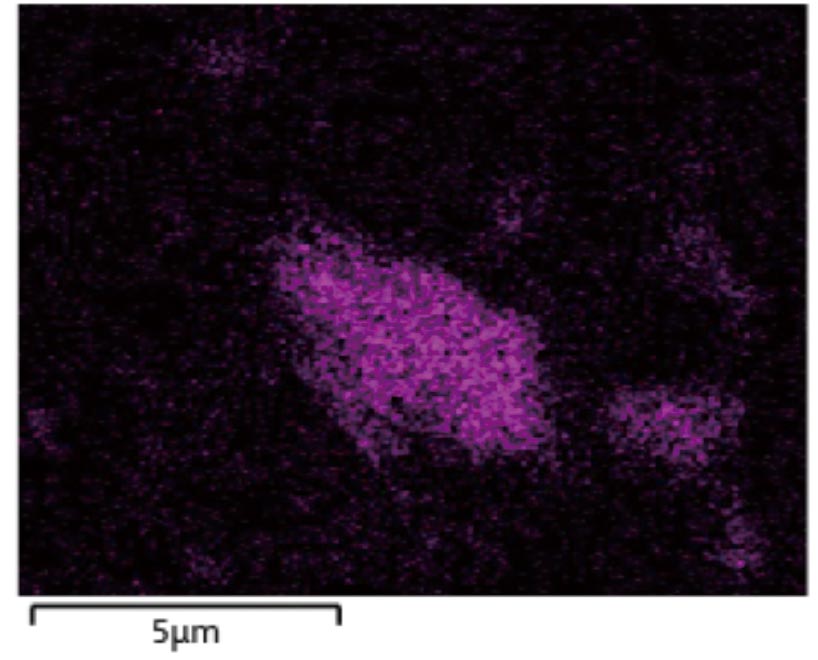

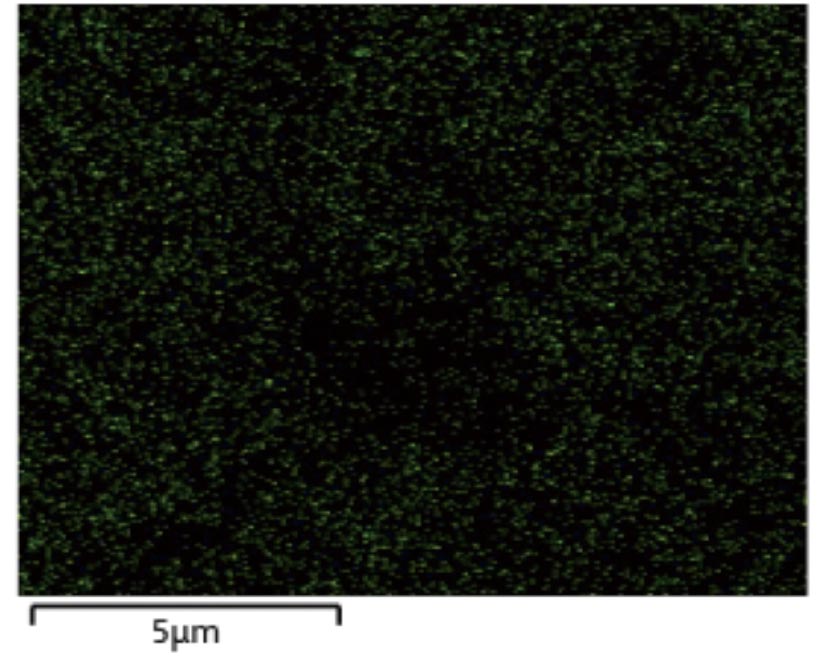

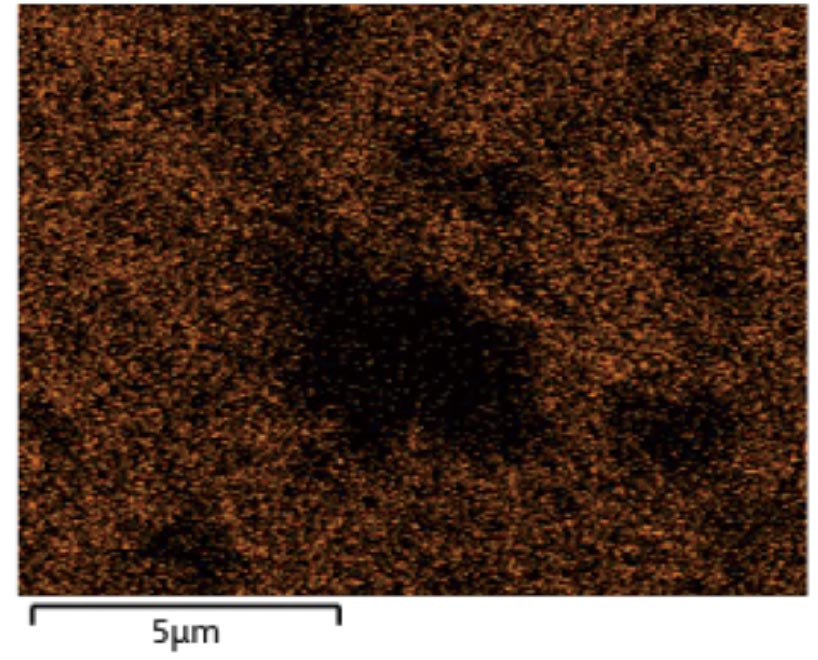

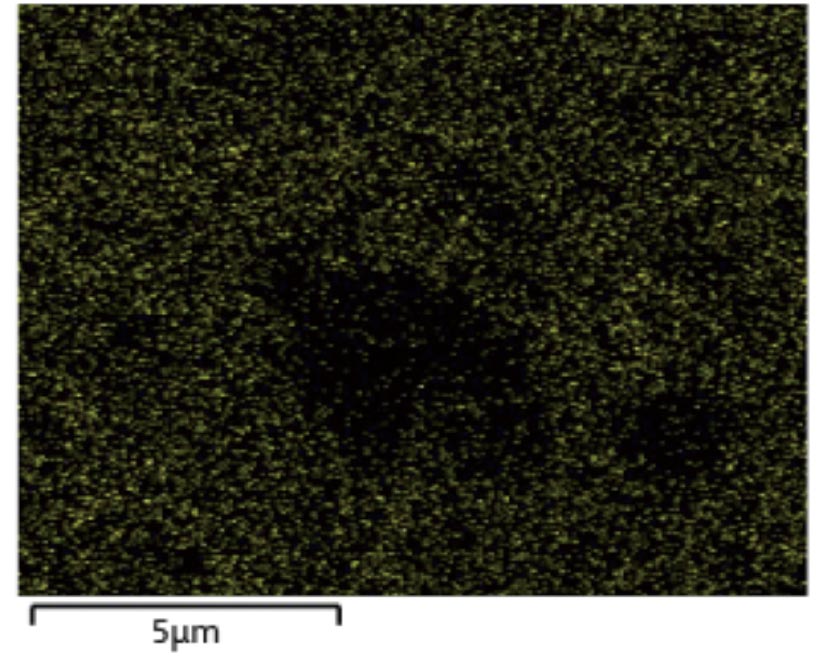

また、観察倍率10,000倍における元素マッピング分析では、鉄（Fe）、ニッケル（Ni）、クロム（Cr）に加え、十分な銀（Ag）の存在が明確に検出されており、長期間にわたり安定した効果に期待できます（写真下中段）。
基材：SUS304
各元素のマッピング像
特徴
- 1二酸化チタンなどの酸化物光触媒作用を利用していないため、
紫外線の光量に左右されることなく長期間に渡り安定した抗菌作用が得られます。 - 2有機系抗菌剤や同じ無機系抗菌剤である銅や亜鉛と比較して、
抗菌スペクトルが広く、安全性が高く、耐熱性に優れます。 - 3金属やプラスチックをはじめ、陶器などのセラミックスからガラスまであらゆる材質に適用できます。
- 4ウェットブラストを利用しているため、加工時の摩擦熱による変色や着色がなく、
プラスチック製品やガラスなども意匠性を損なうことなく均一に加工することができます。 - 5タフラット処理®との複合工程により、抗菌作用と粉体の付着抑制、また搬送性向上など、
相乗効果で複数の課題を改善することができます。
抗菌試験データ フィルム密着法（JIS Z 2801）
SUS304
大腸菌
24時間後の生菌数
| 試 料 | 経過時間（h） | 生菌数（CFU） |
|---|---|---|
| 初発菌液 | 0 | 5.7 × 105 |
| 未処理品 | 24 | 4.8 × 105 |
| シールドブラスト | 24 | < 10 |
黄色ブドウ球菌
24時間後の生菌数
| 試 料 | 経過時間（h） | 生菌数（CFU） |
|---|---|---|
| 初発菌液 | 0 | 8.4 × 105 |
| 未処理品 | 24 | 8.4 × 105 |
| シールドブラスト | 24 | < 10 |

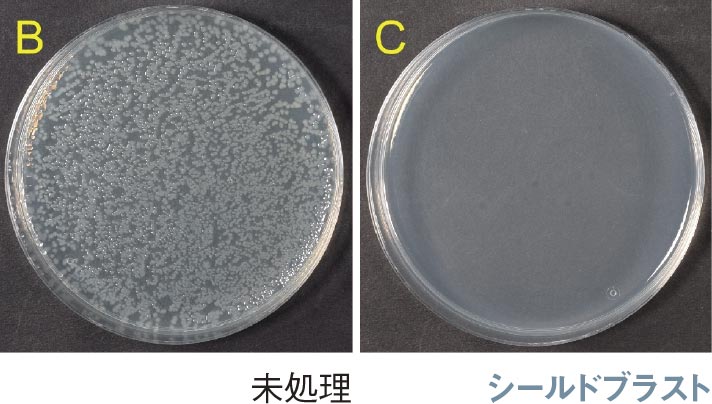

PET
大腸菌
24時間後の生菌数
| 試 料 | 経過時間（h） | 生菌数（CFU） |
|---|---|---|
| 初発菌液 | 0 | 6.4 × 105 |
| 未処理品 | 24 | 1.1 × 107 |
| シールドブラスト | 24 | < 10 |
黄色ブドウ球菌
24時間後の生菌数
| 試 料 | 経過時間（h） | 生菌数（CFU） |
|---|---|---|
| 初発菌液 | 0 | 7.5 × 105 |
| 未処理品 | 24 | 3.0 × 106 |
| シールドブラスト | 24 | < 10 |
A5052
純チタン
アルミナ96
フロートガラス
※この試験における検出限界は1CFL/mlであり、洗い出し液10ml当たりの菌数は10CFUが検出下限値となります。すべての試験は3試料でおこない、得られた平均値を生菌数としています。
耐久試験

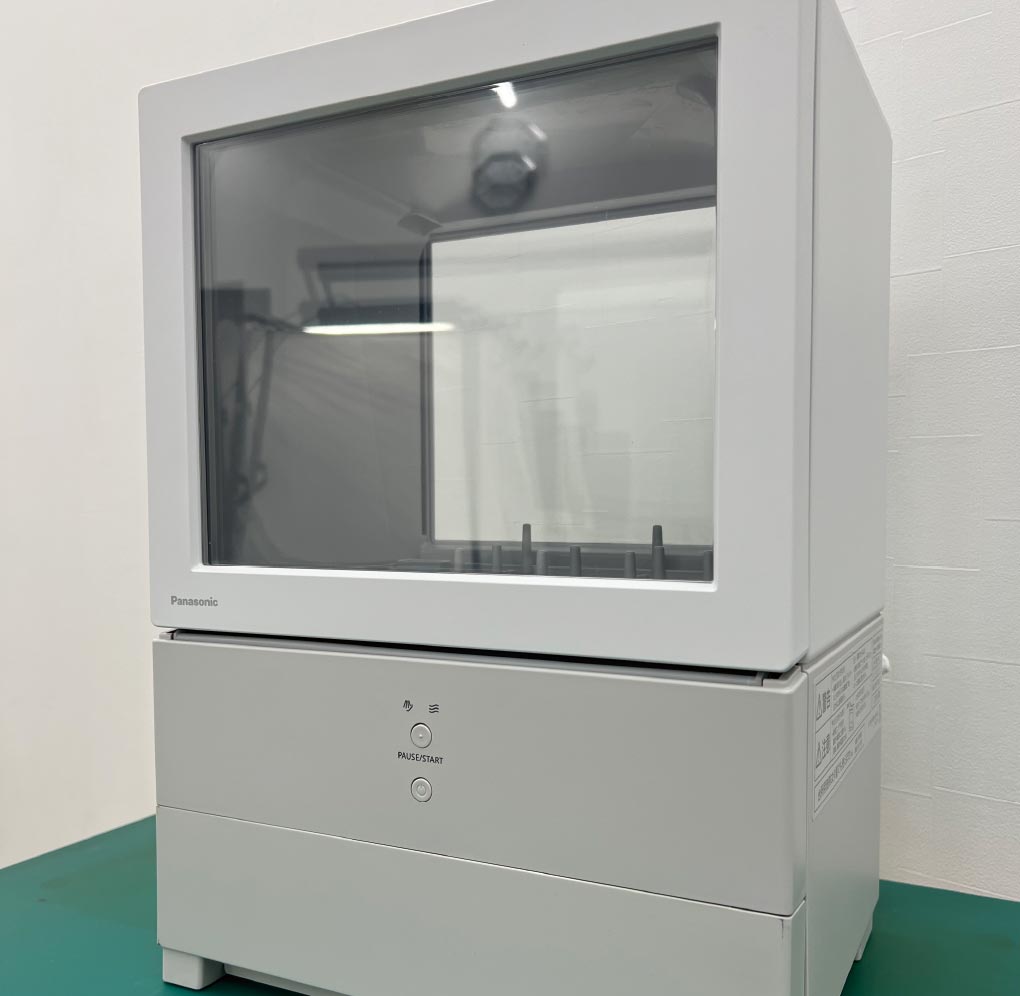

市販されている一般的な食器洗浄乾燥器に未処理とシールドブラスト®を実施したテストピースをそれぞれ投入し、粉末洗剤および回転ノズル噴射式による洗浄（60分）と乾燥（60分）を1サイクルとして、計100回の耐久試験を実施しました。
試験後、フィルム密着法（JIS Z 2801）に基づく抗菌試験をおこなった結果、グラフの通り、抗菌活性値4.0以上と非常に高い抗菌効果を確認しました。本結果により移着作用で付着した銀が剥離していないこと、長期耐久性を有する抗菌表面であることが実証されています。
抗菌試験結果
SUS304
黄色ブドウ球菌
PP
黄色ブドウ球菌
食器洗浄乾燥器
複合処理

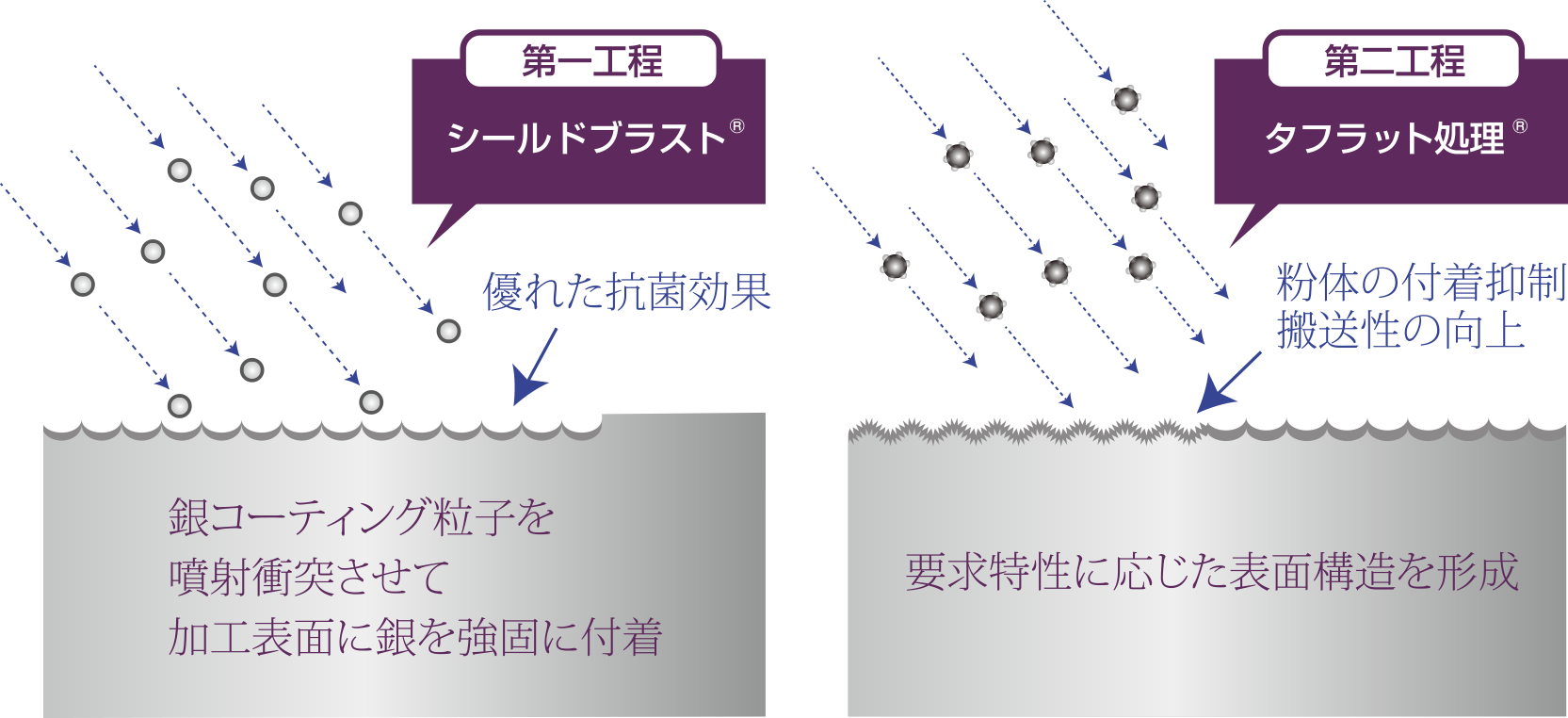

シールドブラスト® × タフラット処理®
シールドブラスト®とタフラット処理®を複合させることで、抗菌作用を有する表面に粉体の付着を抑制できるマルチスケール構造や搬送性を向上させる滑らかな凹凸構造を形成することができます。
シールドブラスト®表面にタフラット処理®を実施した場合でも、右の抗菌試験結果にもある通り、抗菌活性値3.0以上と非常に高い抗菌性能が確認されています。
医薬・食品・化粧品工場などで実施している定期的な抗菌試験の頻度削減や簡易化をはじめ、生産性向上、作業効率の改善にも期待できる複合処理です。
SUS304
大腸菌
24時間後の生菌数
| 試 料 | 経過時間（h） | 生菌数（CFU） |
|---|---|---|
| 初発菌液 | 0 | 5.7 × 105 |
| 未処理品 | 24 | 2.9 × 105 |
| 複合処理 | 24 | < 10 |
黄色ブドウ球菌
24時間後の生菌数
| 試 料 | 経過時間（h） | 生菌数（CFU） |
|---|---|---|
| 初発菌液 | 0 | 8.4 × 105 |
| 未処理品 | 24 | 1.4 × 104 |
| 複合処理 | 24 | < 10 |
加工実績品

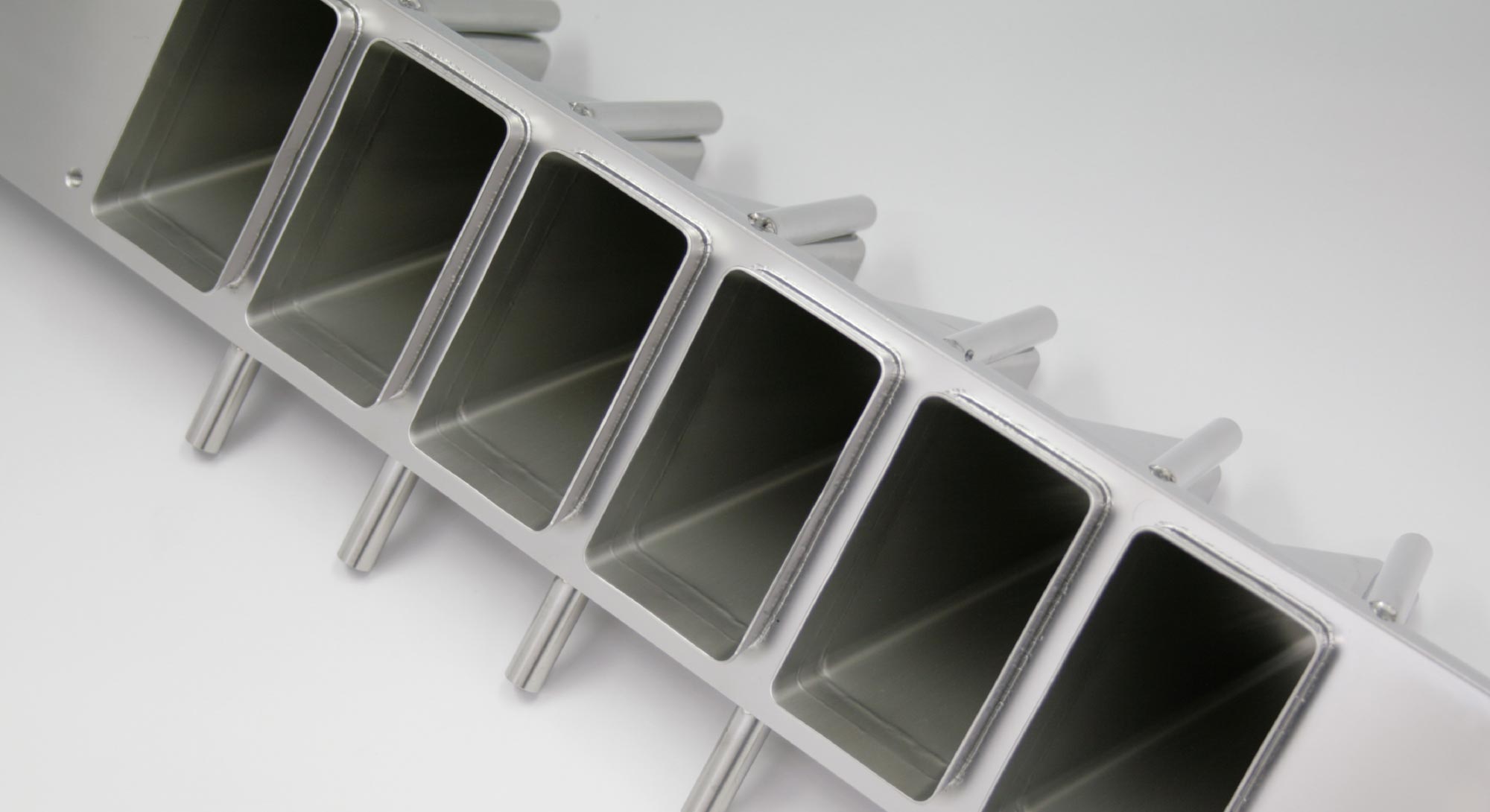

連結ホッパー

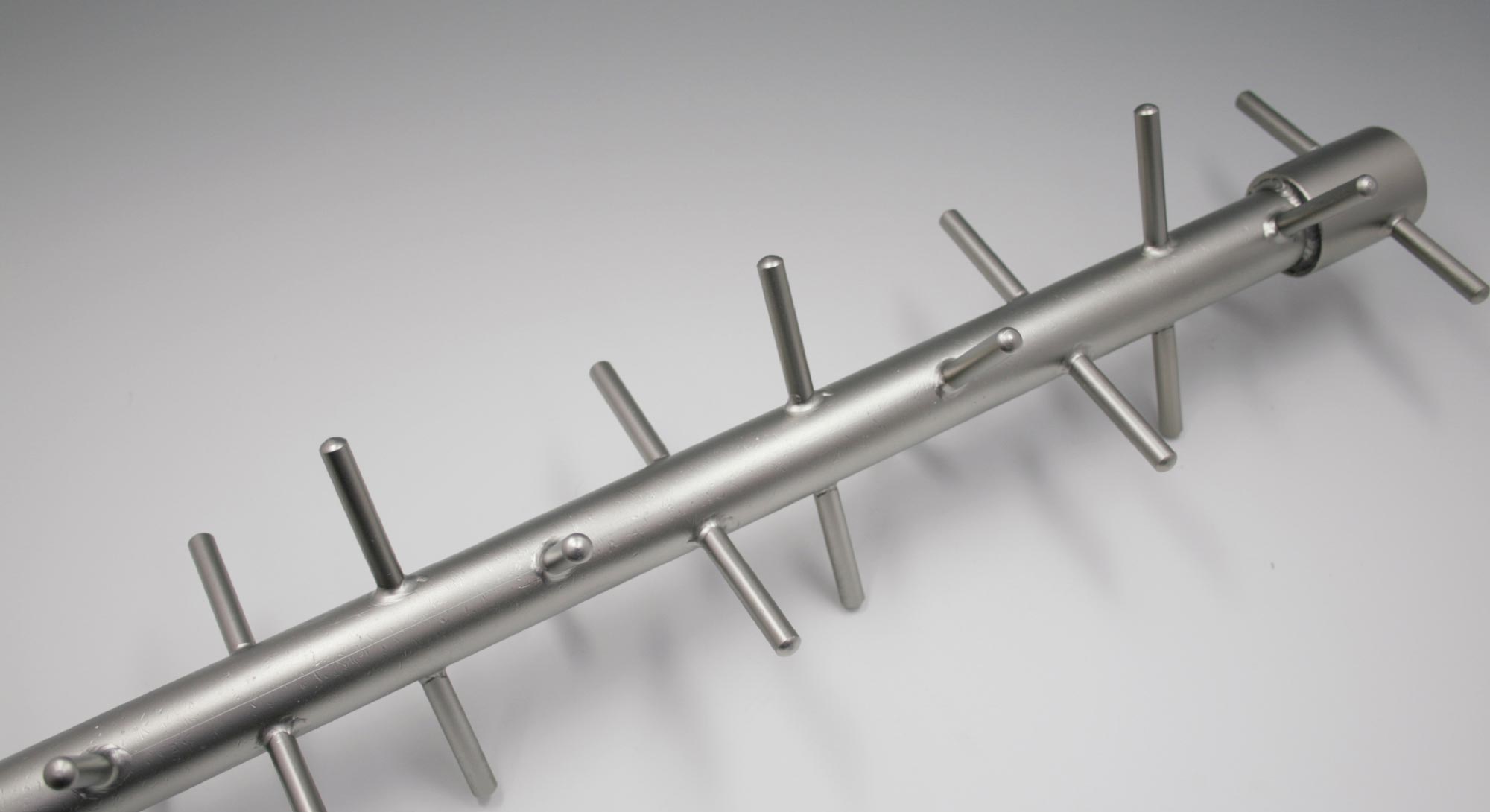

攪拌羽根

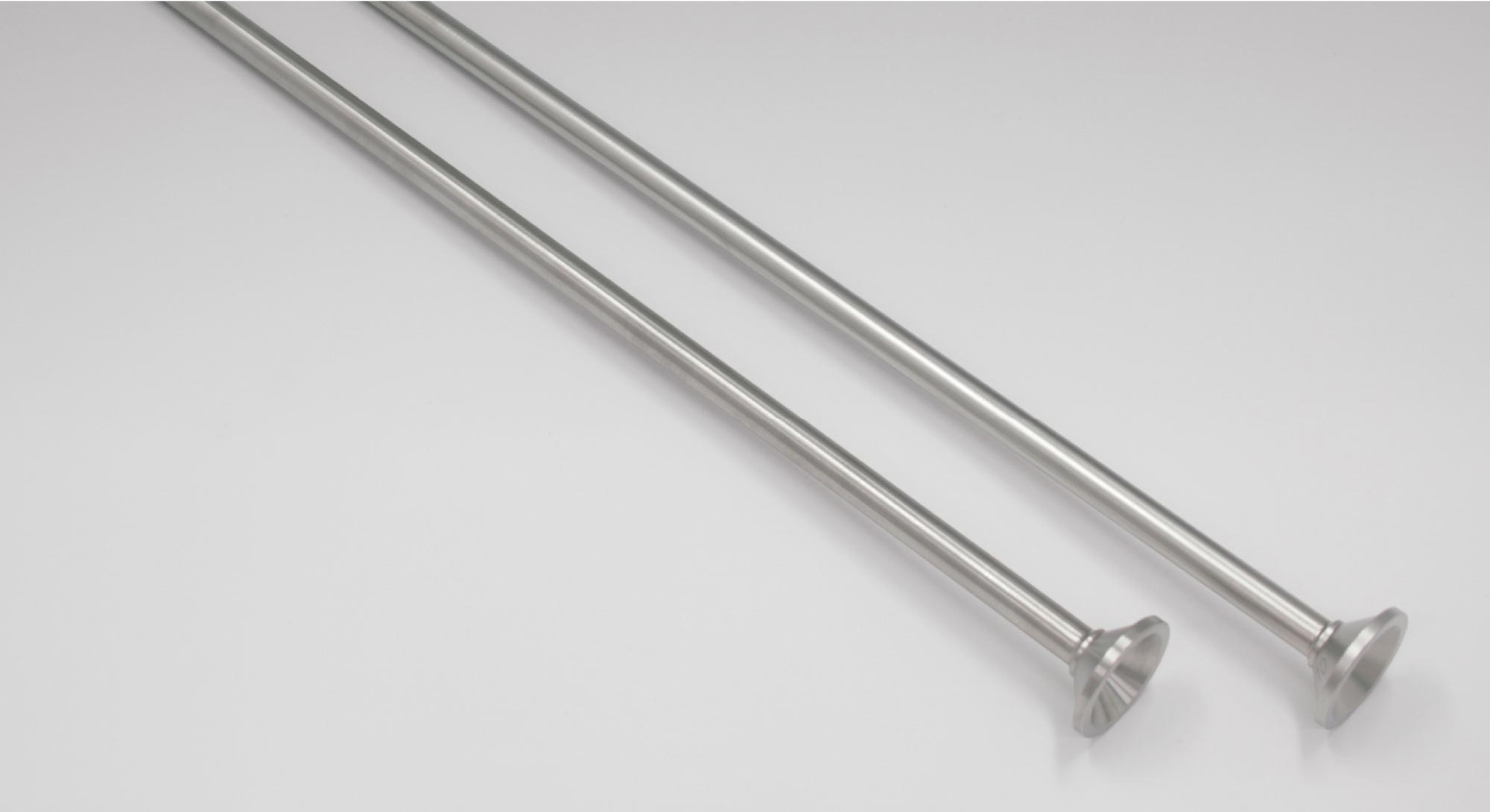

充填ノズル

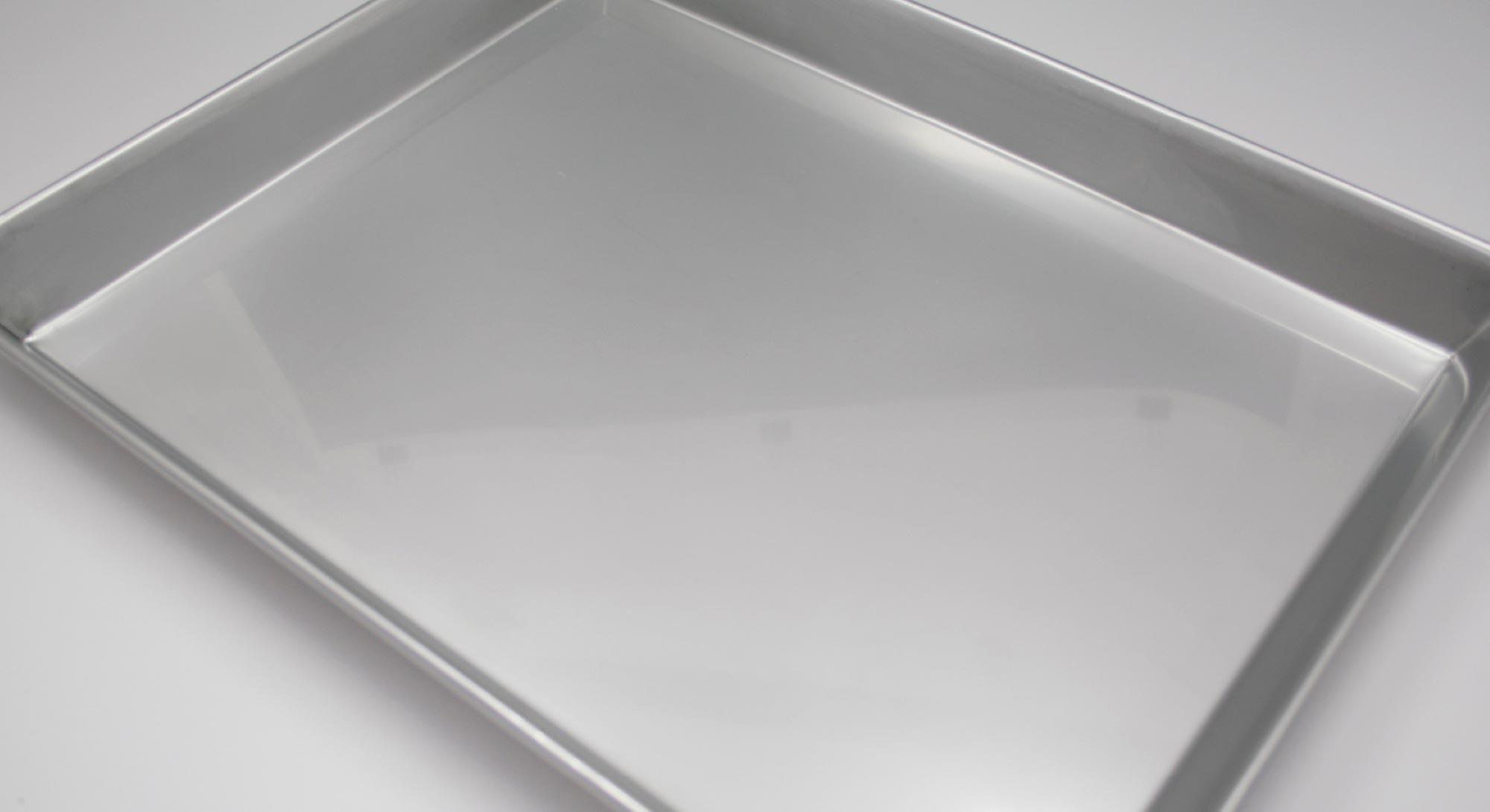

トレイ

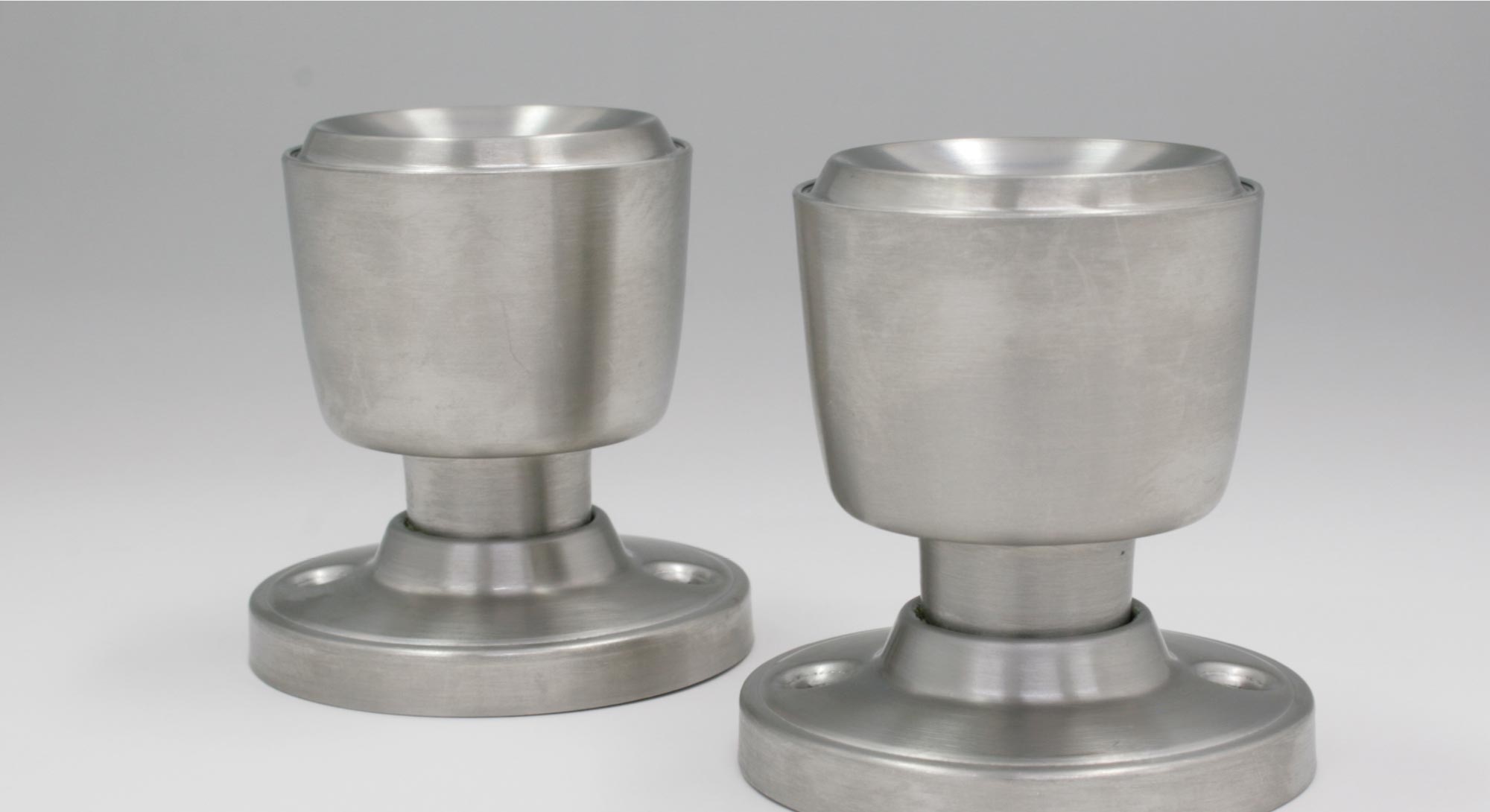

ドアノブ

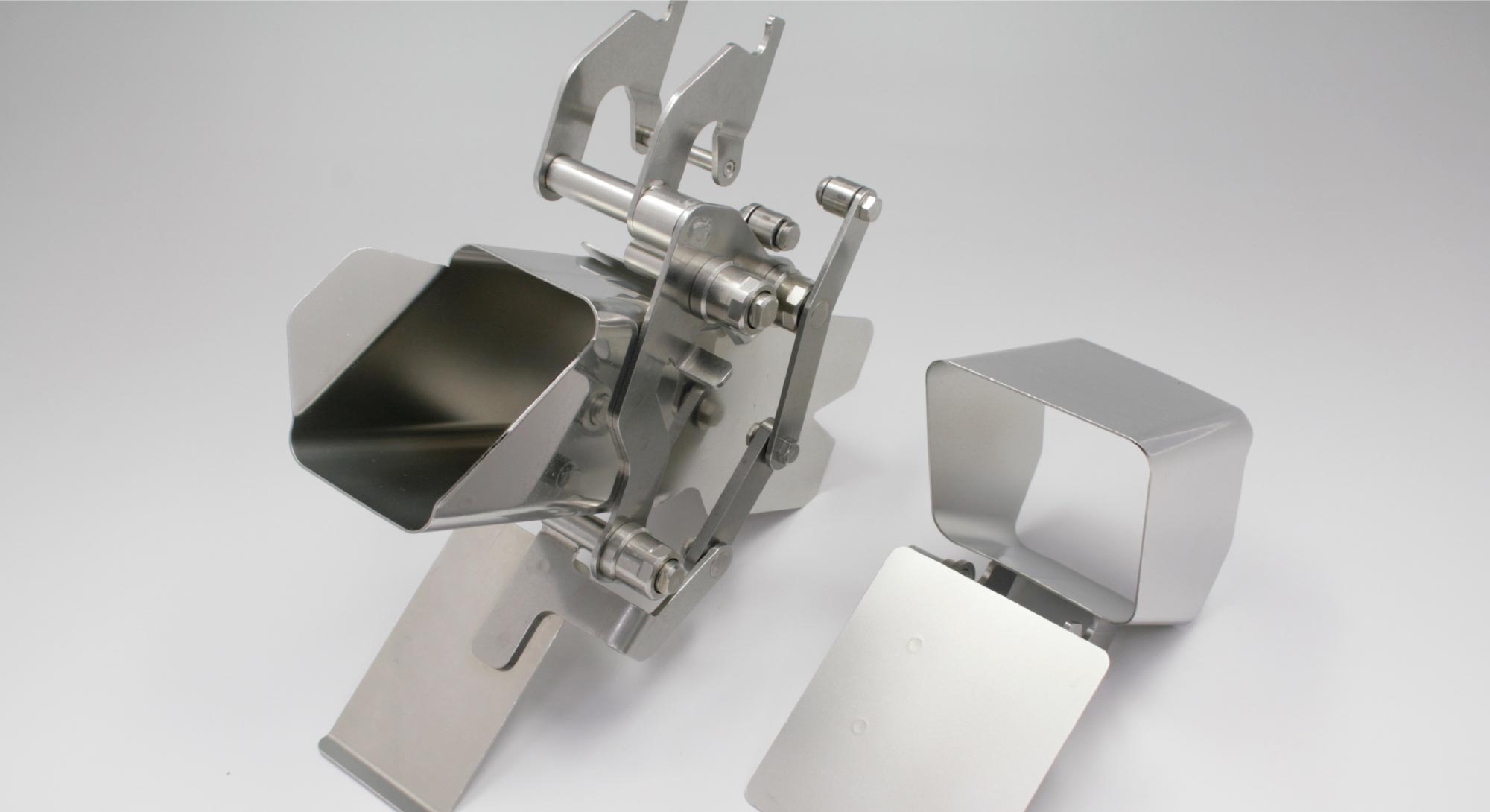

計量ホッパー

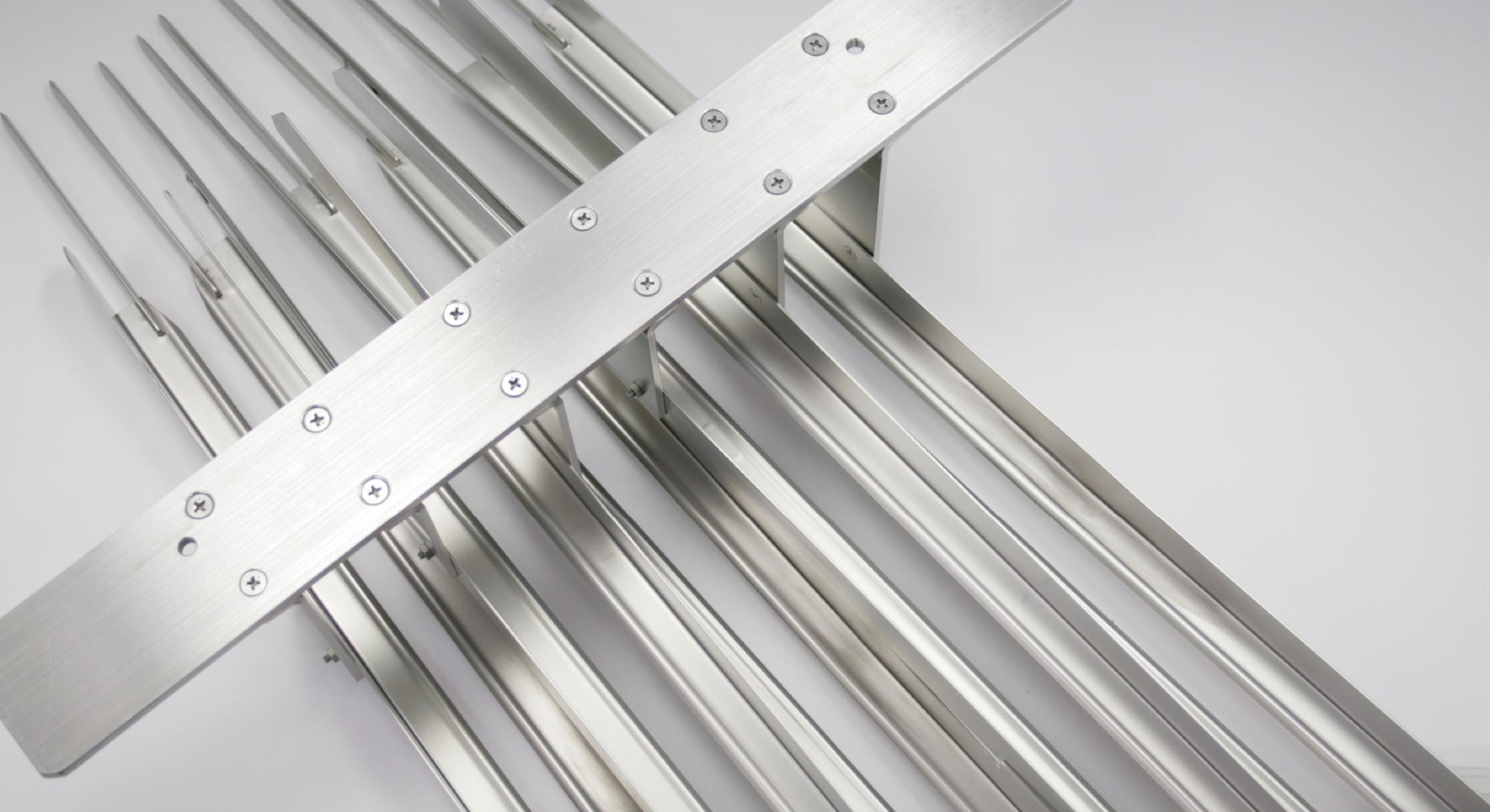

折曲げガイド

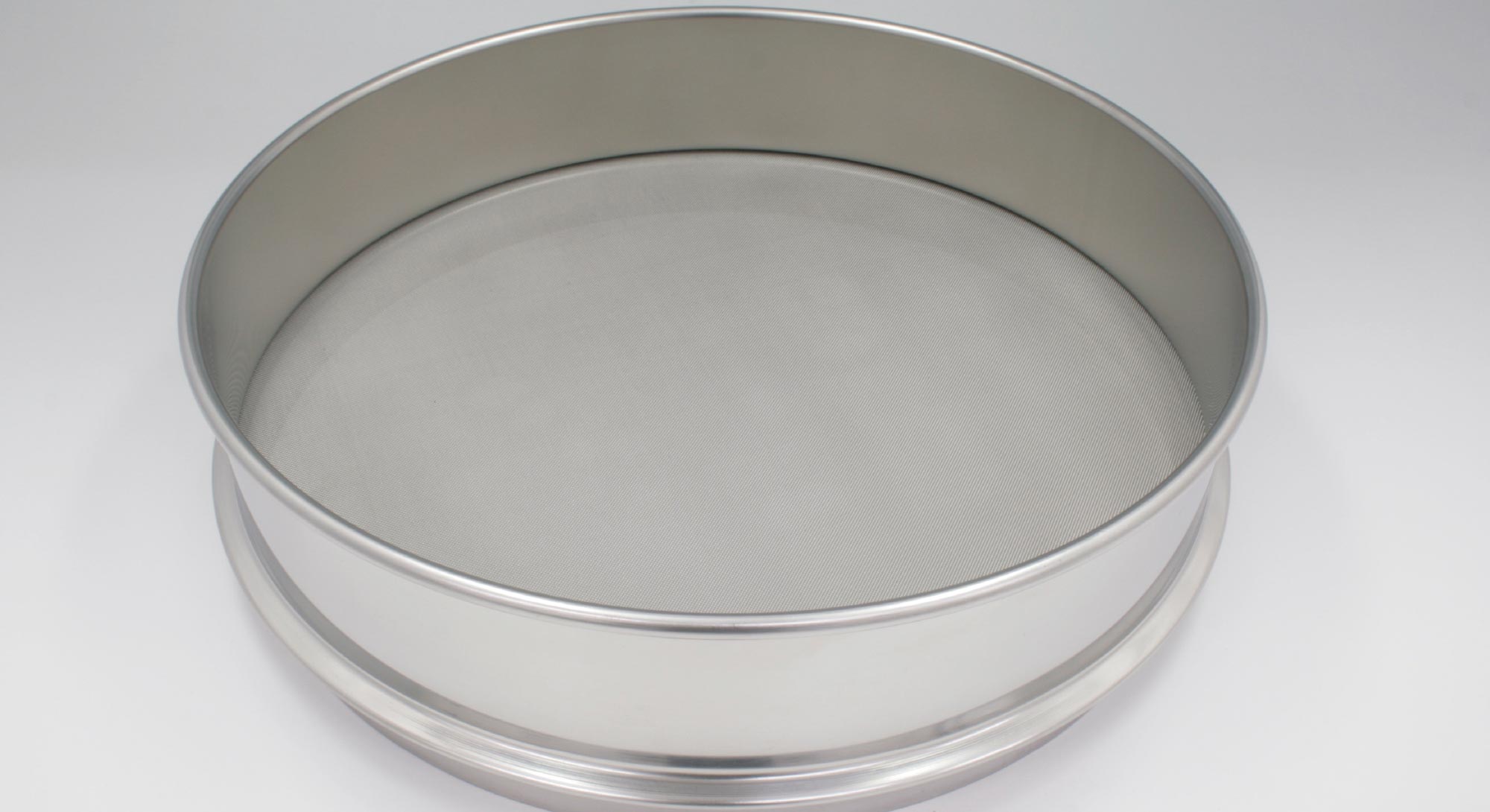

ふるい
